NOVATOP ACOUSTIC

Elija entre una amplia gama de perfiles según el tipo de perforación

.

Catálogo de perfiles a escala 1:1 en PDF

Abeto – Calidad visible (B)

Las láminas superficiales proceden de madera aserrada de mayor calidad. La superficie está lijada, con nudos de ramas de distintos tamaños reparados, sellada, enmasillada y sin tintes. Se admite un poco de albura. La superficie final del perfil está repulida. Se admiten pequeños arañazos y marcas de hasta 1 mm de profundidad y 10 mm² de superficie. Los paneles se intercalan con cartones durante el embalaje. Clasificación de calidades según las normas internas de AGROP NOVA a.s.

.

Abeto blanco – Calidad estética (B)

La tabla de abeto se caracteriza por una estructura fina y equilibrada, sin nudos. Las lamas superficiales, sin defectos naturales de la madera (no contienen resina, conductos de resina ni nudos), se unen mediante una junta a lengüeta. La superficie final del perfil está lijada. Es especialmente adecuada para interiores y tiene propiedades mecánicas similares a las del abeto. Clasificación de calidades según las normas internas de AGROP NOVA a.s..

.
Muestra de perfiles y superficies en pdf

Chapas estándar

.

Roble europeo – radial: calidad A, grosor 0,9 mm, chapa con refuerzo de vellón VC300+
Roble europeo – tangencial: calidad A, grosor 0,9 mm, chapa con refuerzo de vellón VC300+

.

Chapas a medida

Roble rústico, nogal, haya, fresno, cerezo

.

Perfiles estándar con chapa

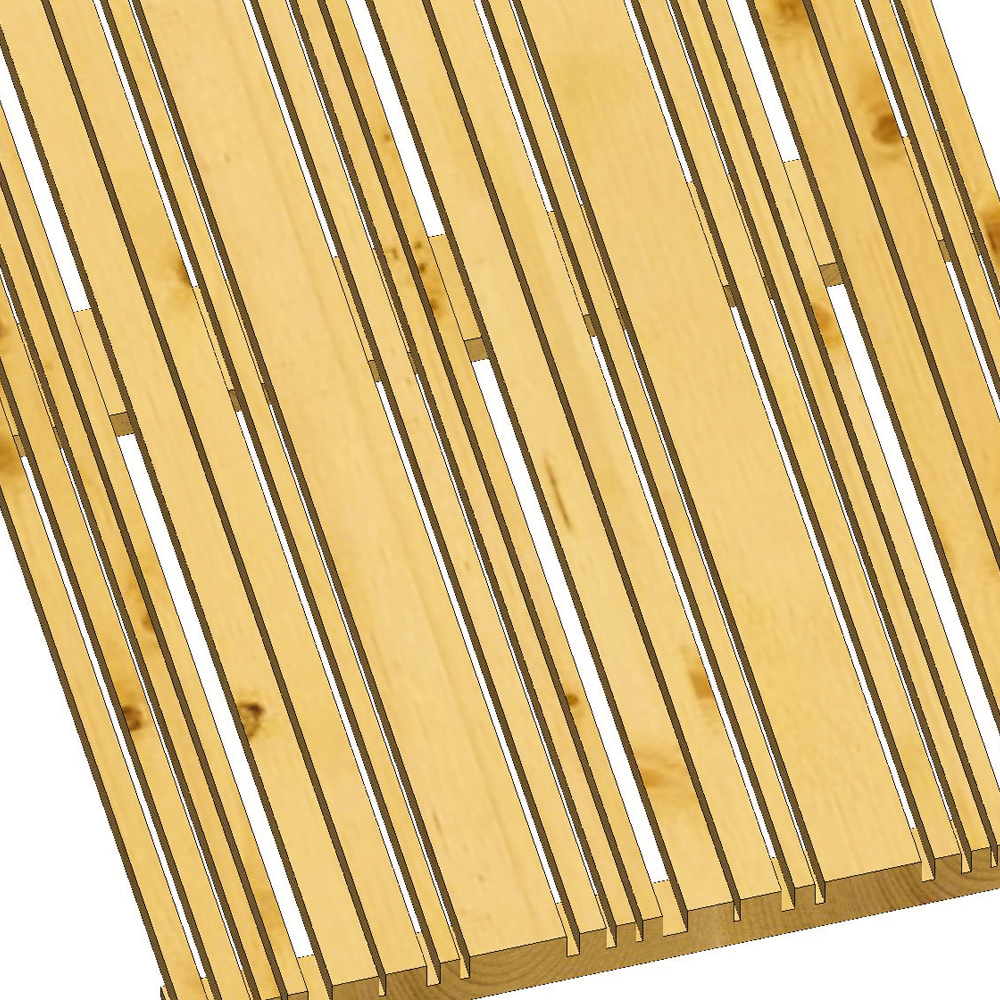

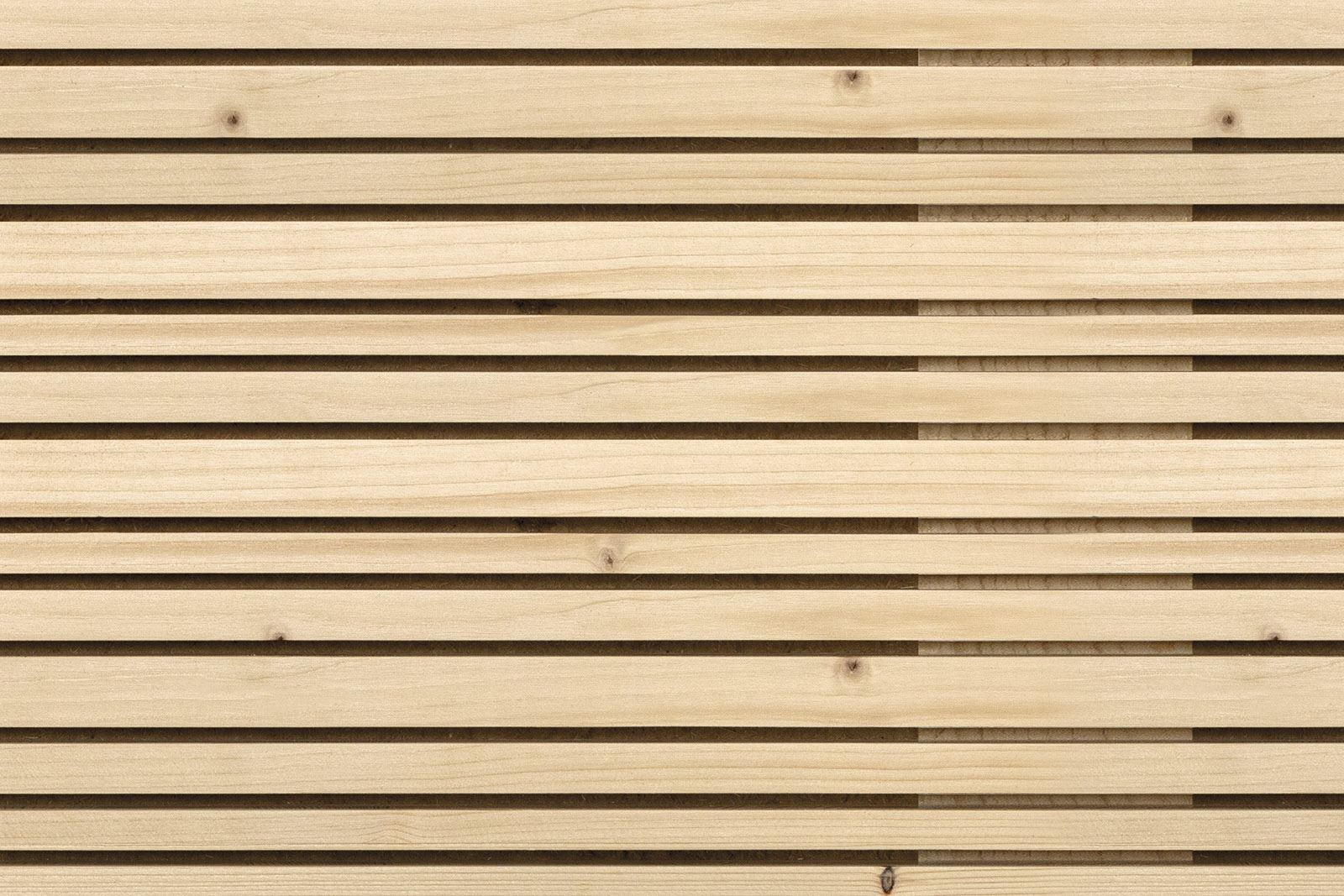

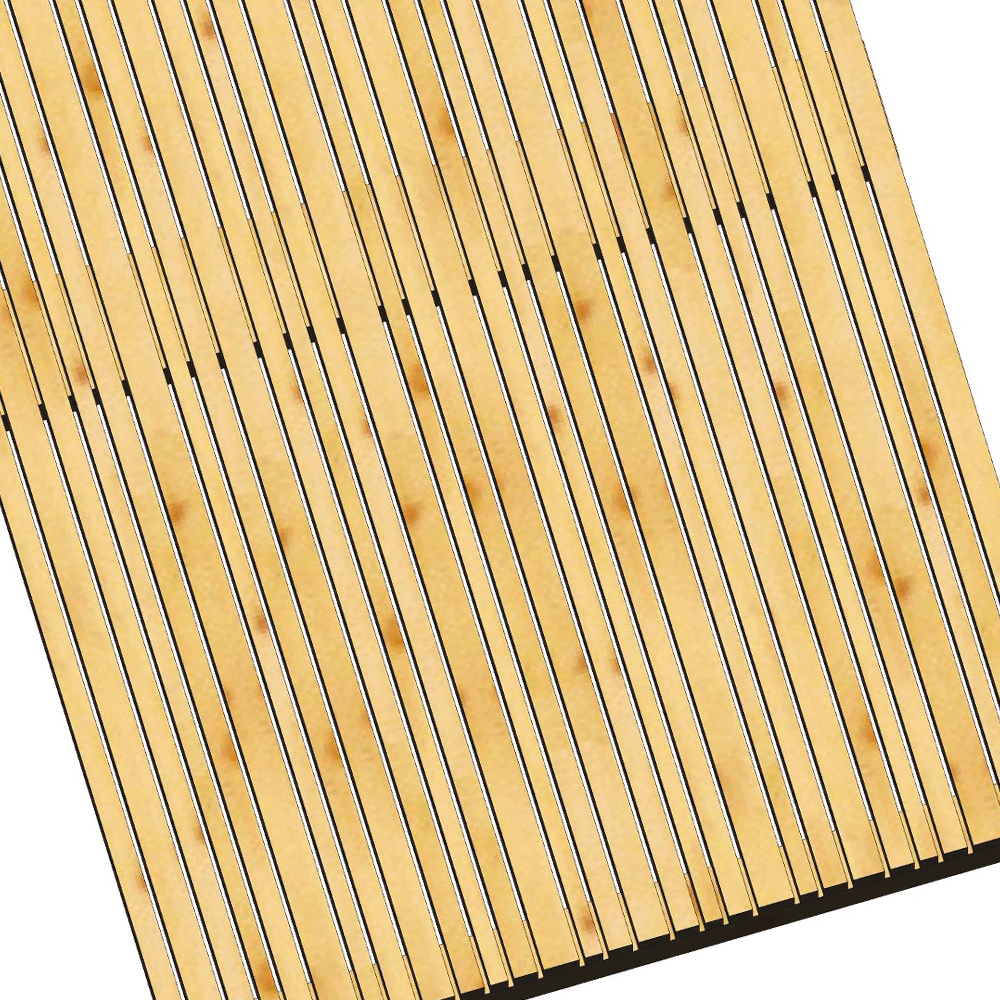

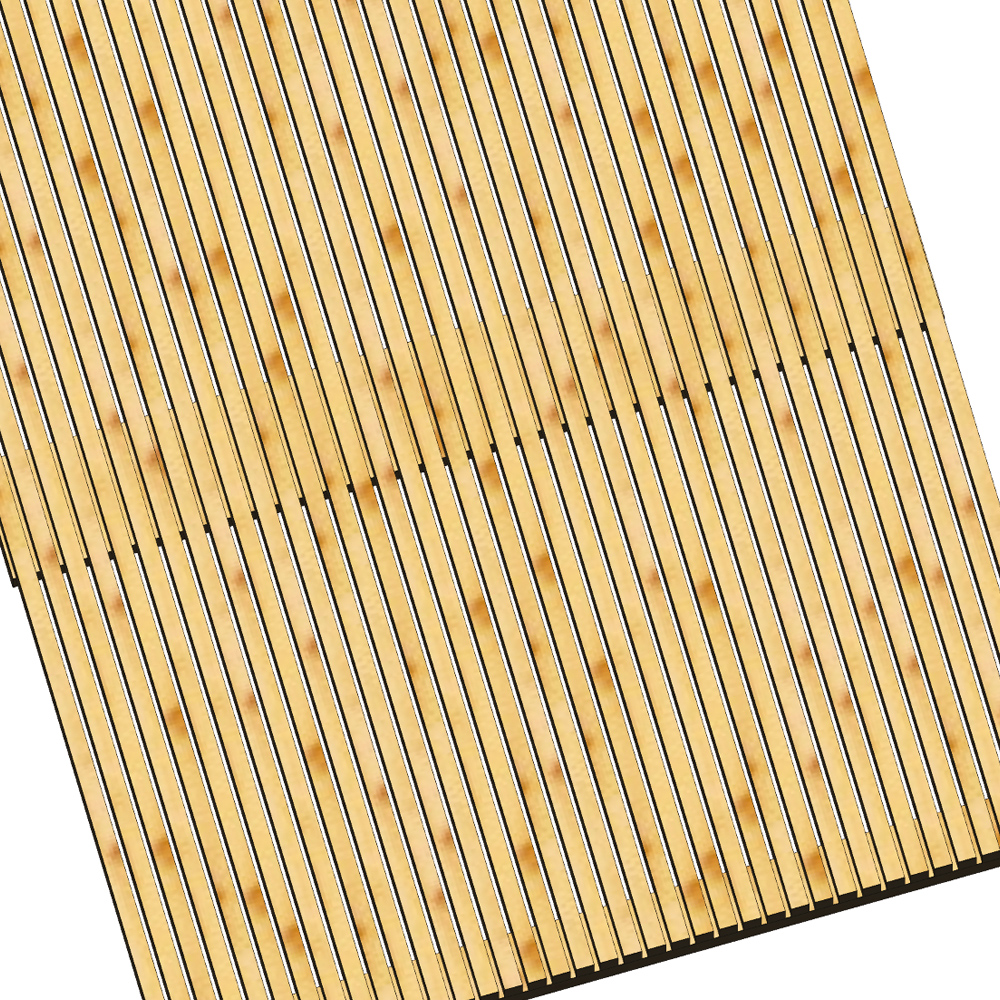

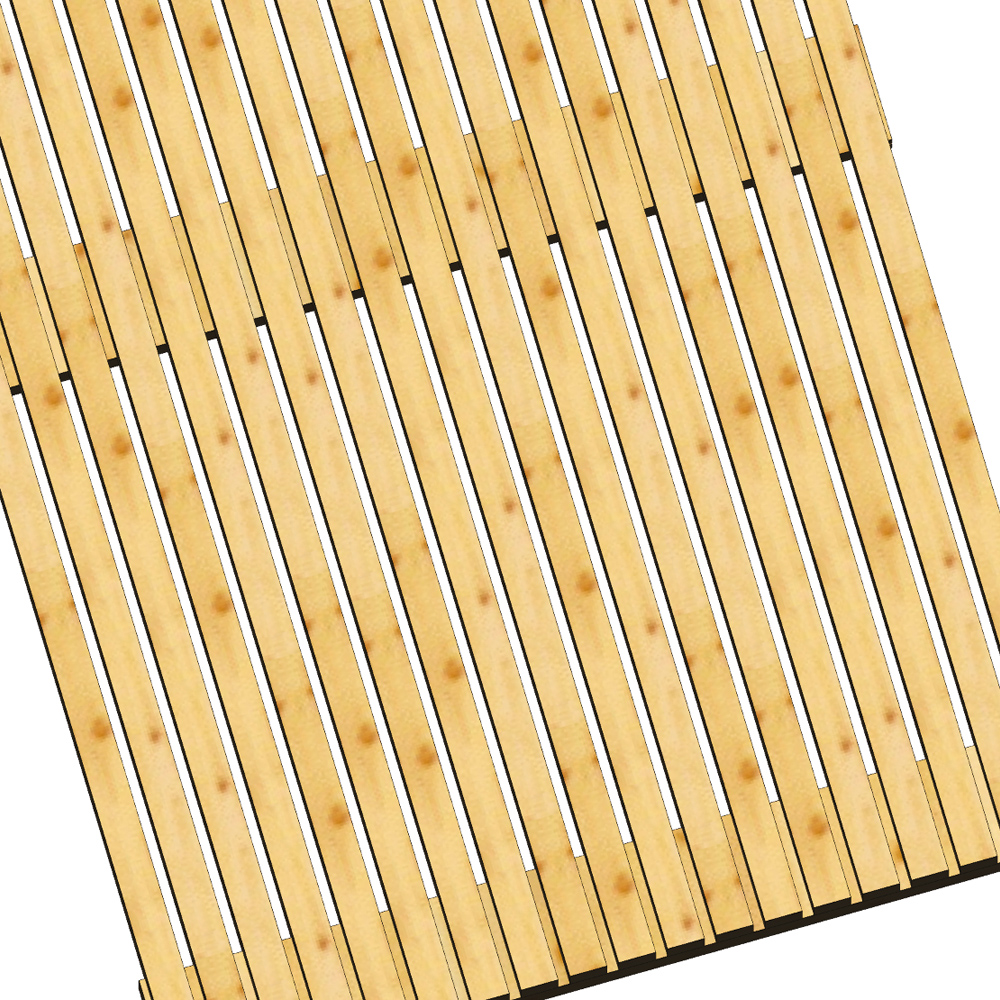

Marilyne (8/25, 4/12, S1, S2),

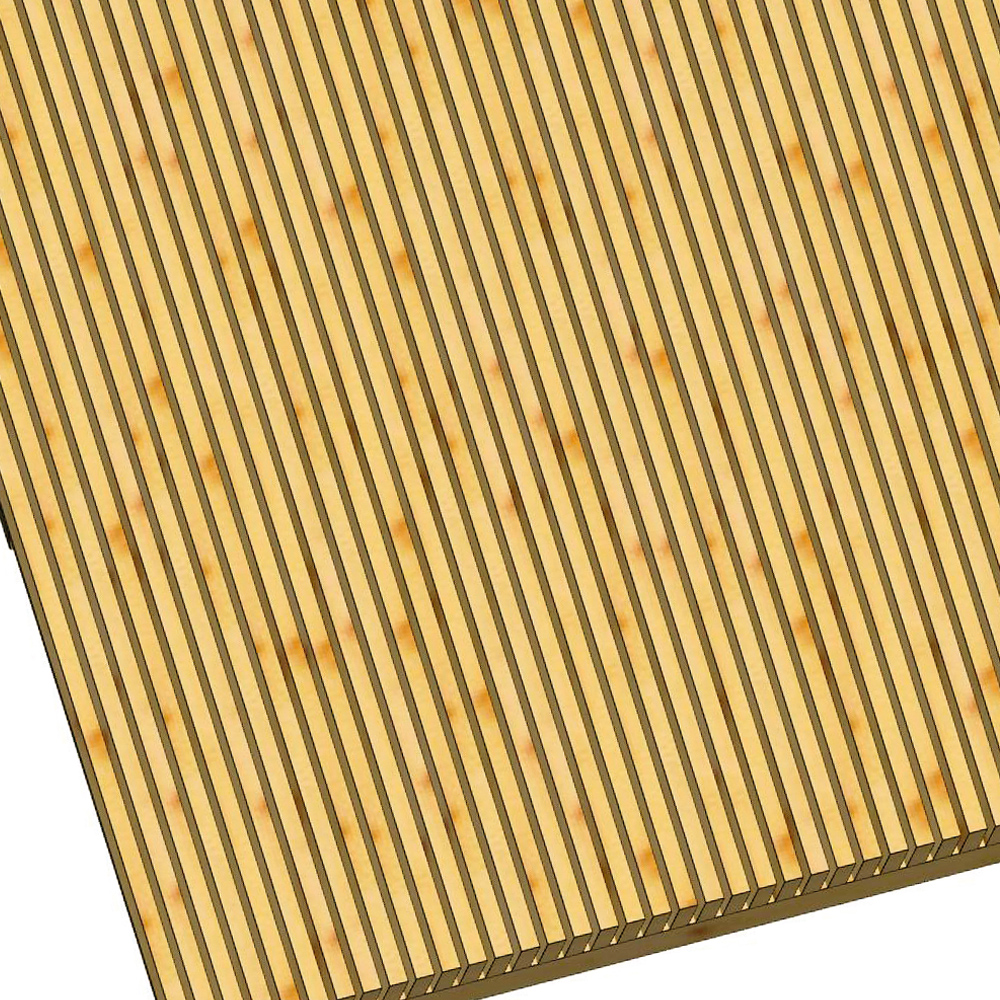

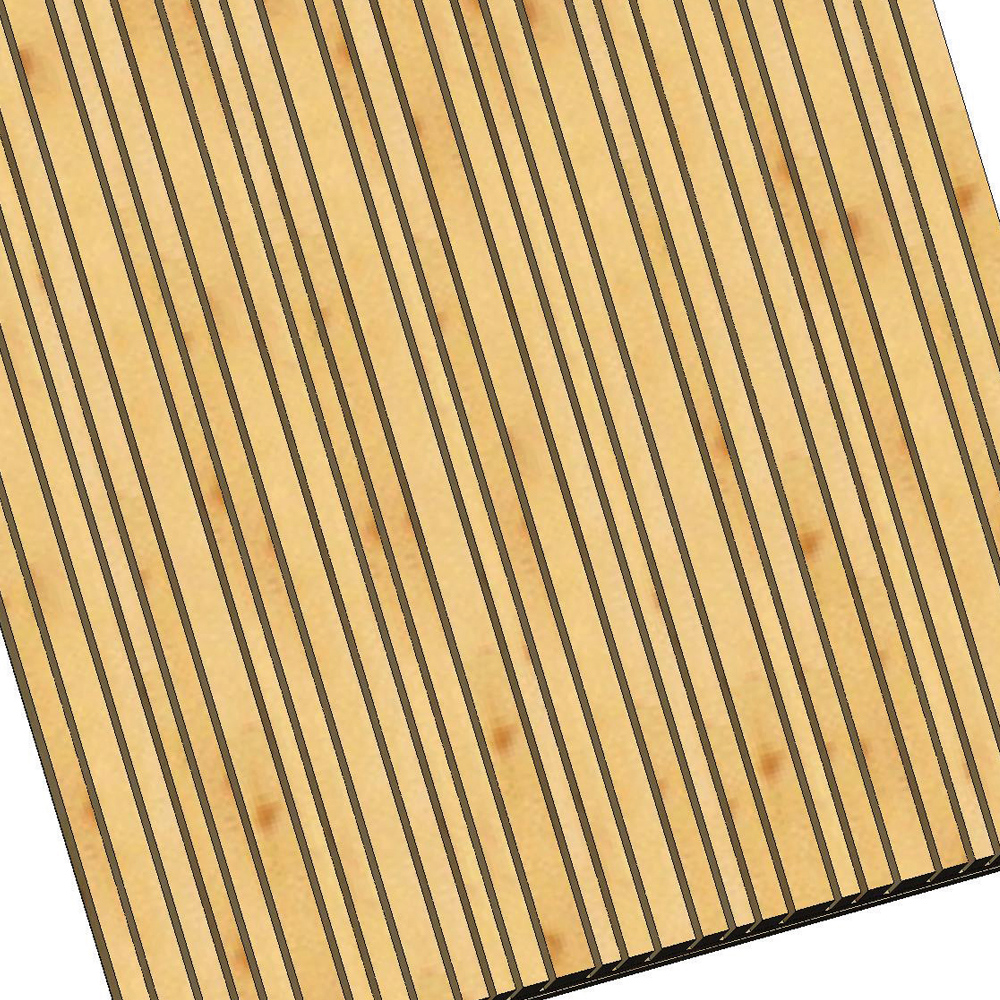

Sonata (4/10, S1)

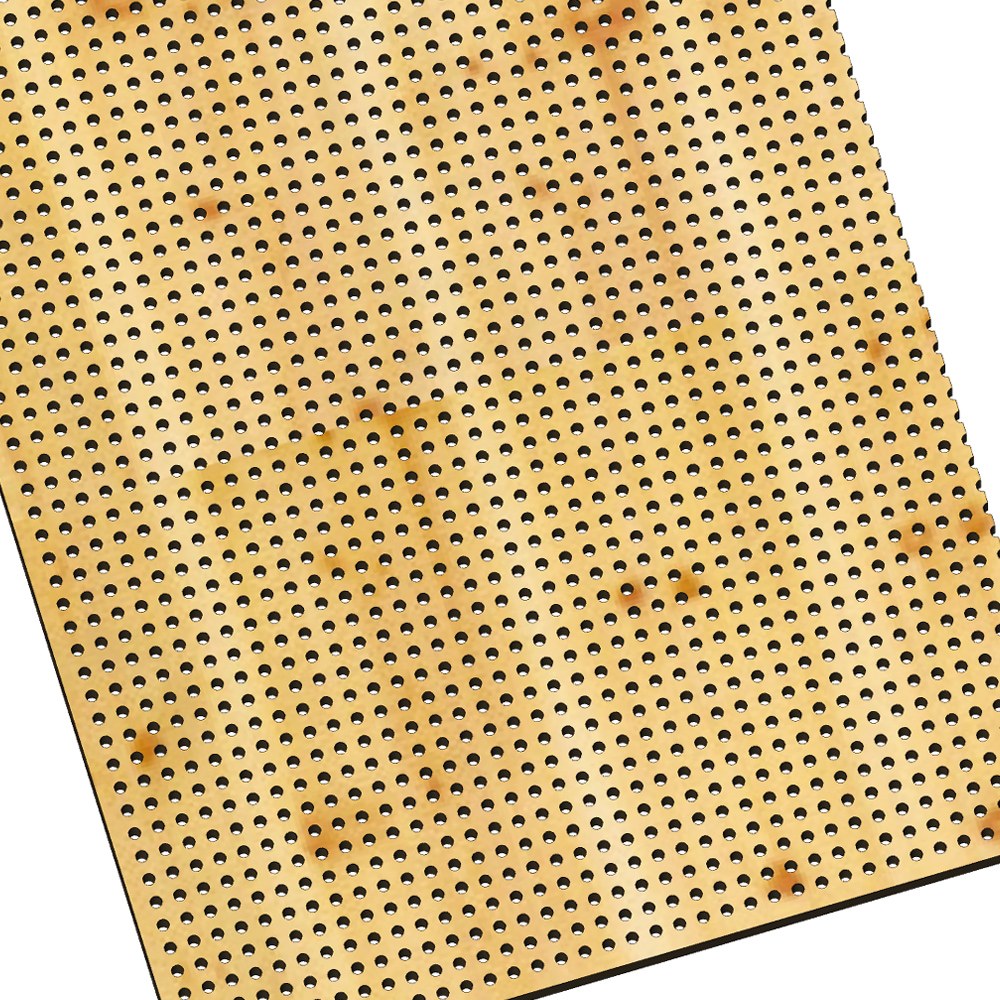

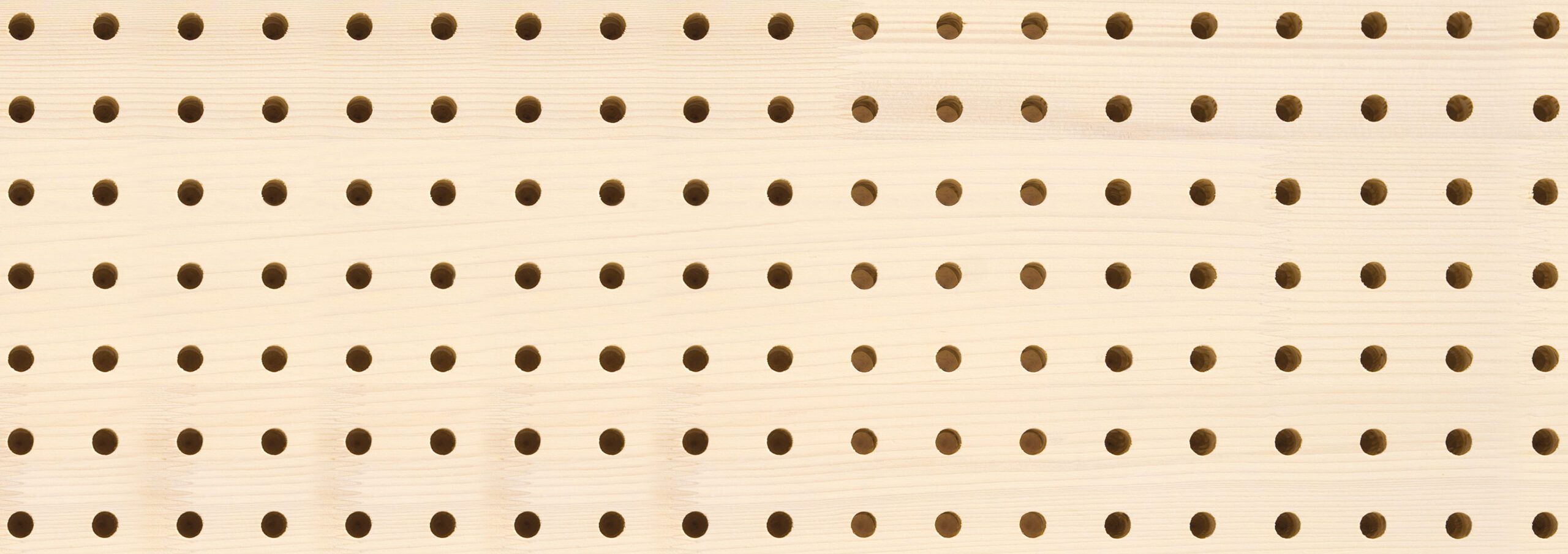

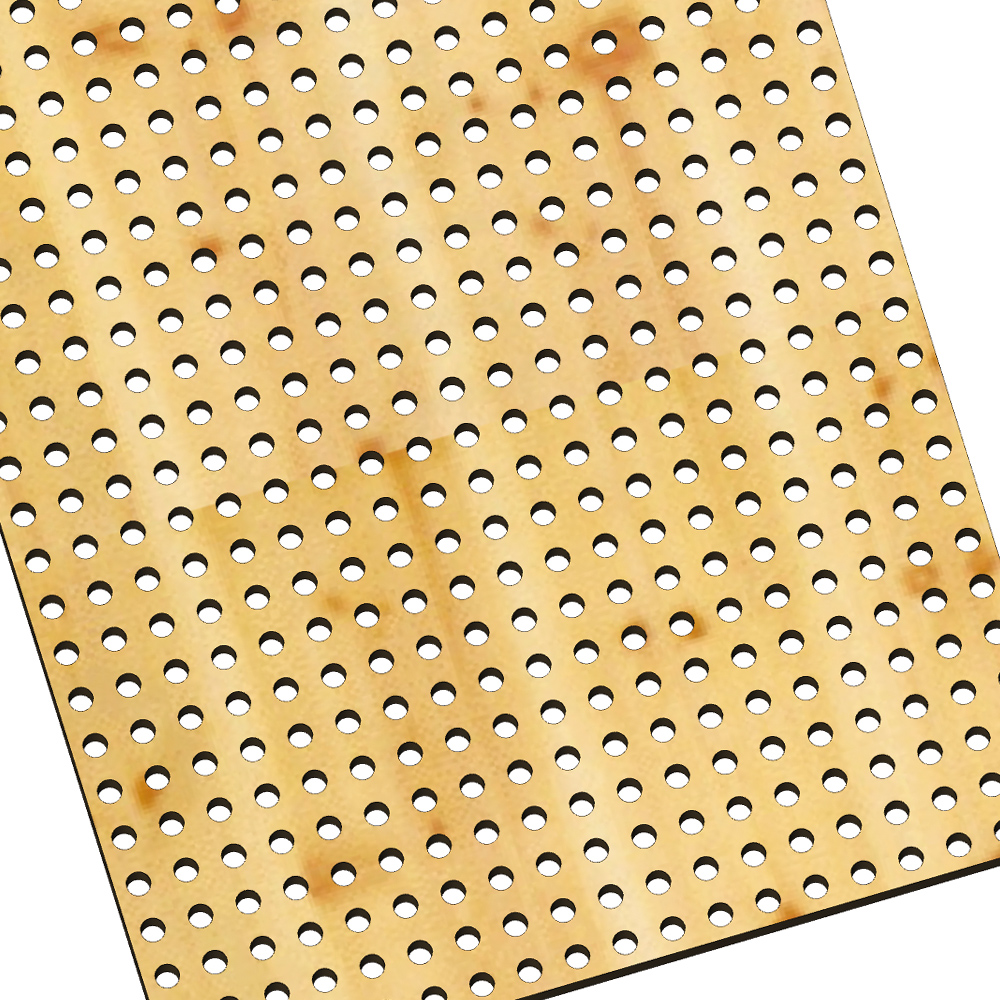

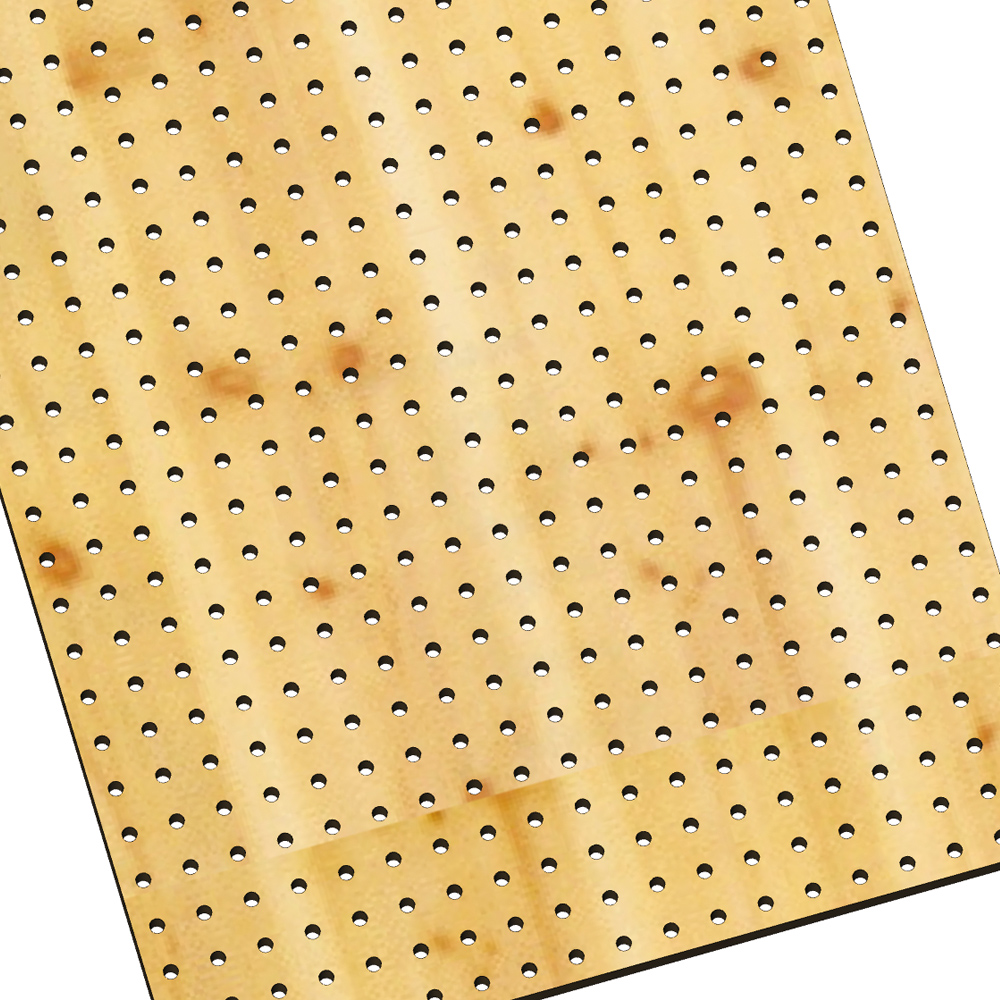

Lucy (Ø8/16-16, Ø10/32-32, Ø16/32-32)

Formato máximo: 625 x 3000 mm

.

Ventajas

Chapa natural de alta calidad de 0,9 mm de espesor
Detalles de acabado precisos

.

Aplicaciones

Solo para interiores, revestimiento de paredes y techos.

.

Catálogo de perfiles y acabados en PDF

Composición del panel acústico

Tablero de tres capas: capa superior de madera envejecida, capa intermedia de abeto, capa inferior de abeto
Absorbente: Fibertex negro; marco: MDF negro

.

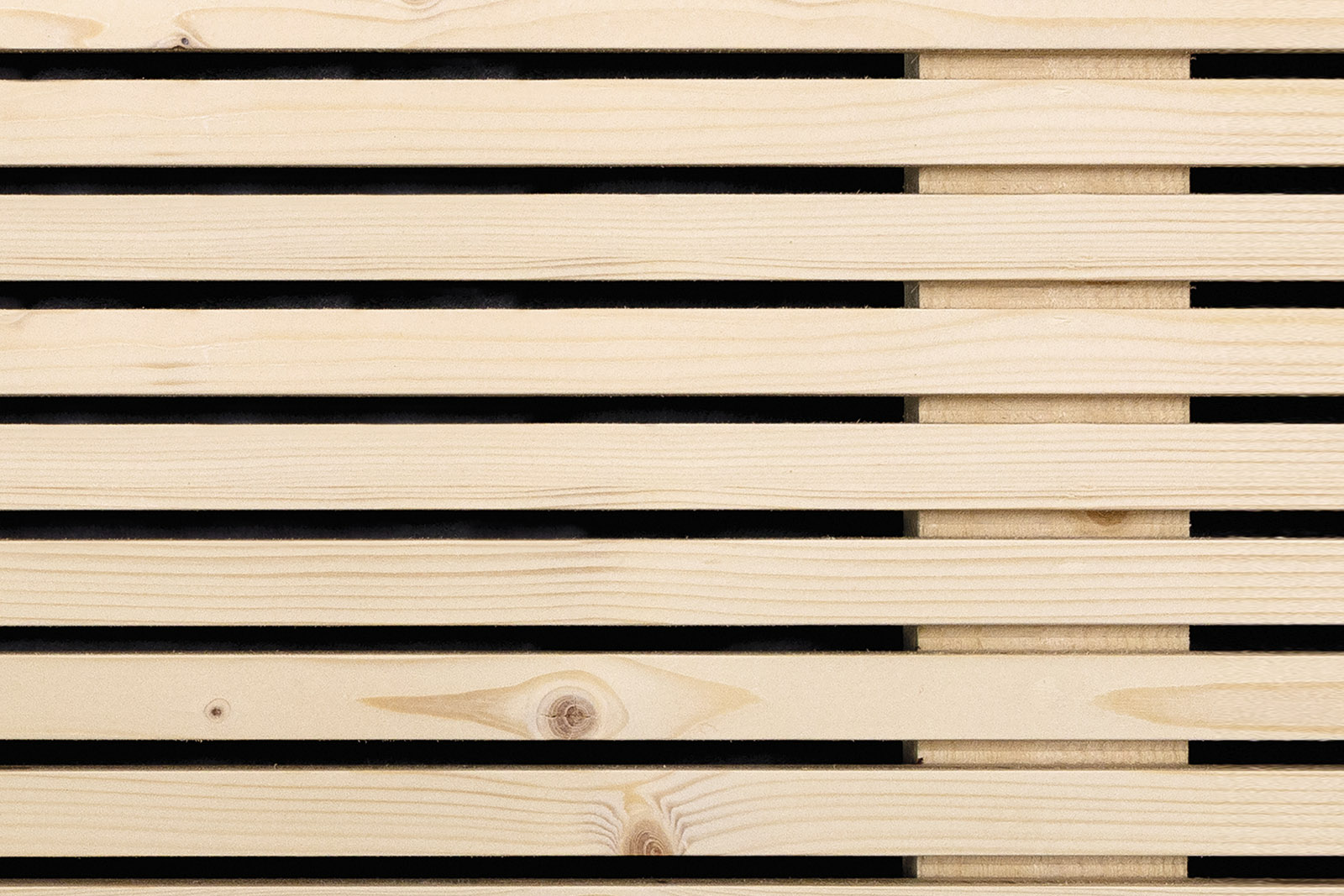

Perfil: Solo Marilyne 8/25
Formato máximo: 625 x 3000 mm
Uso exclusivo en interiores para revestimiento de paredes y techos.

.

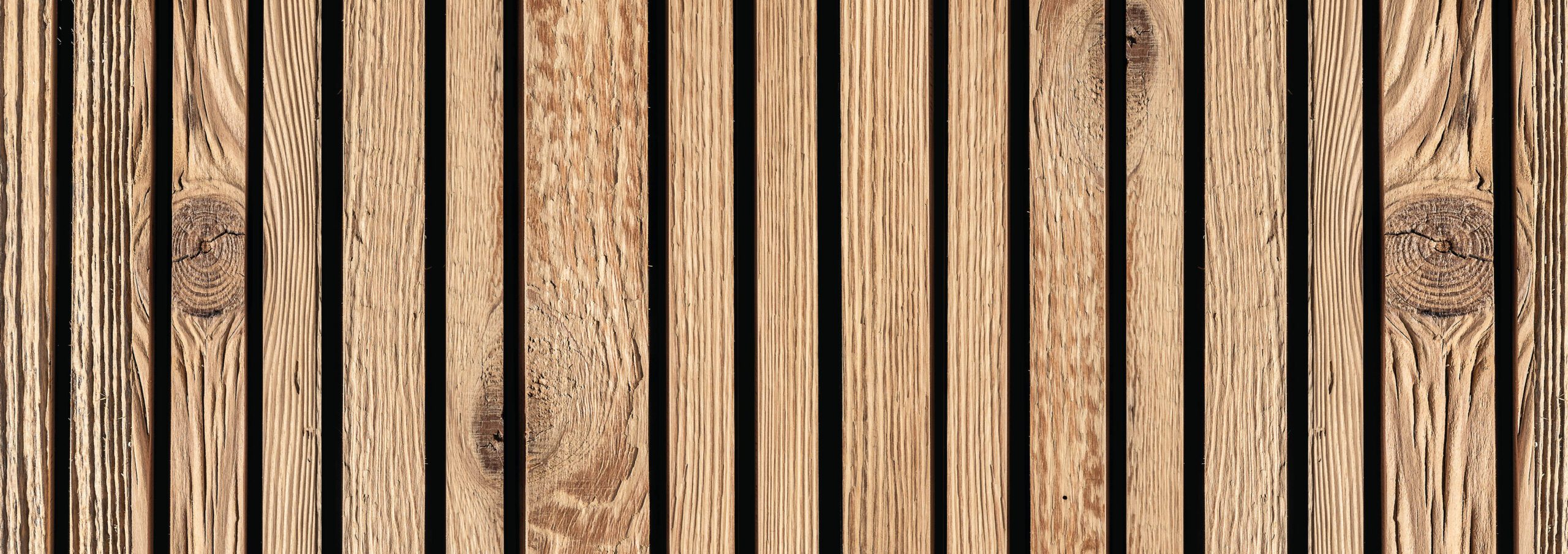

Tipos de paneles ALTHOLZ

4 paneles antiguos decolorados por el sol, o paneles de encofrado, cepillados a mano
1 vigas y tablas de armazón, cepilladas a mano

En las tablas NOVATOP ALTHOLZ se admite un aspecto marcado de la madera, diferencias de color, daños, agujeros de clavos, grietas causadas por el secado y agujeros de carcoma

.

Uso

Solo en interiores, revestimiento de paredes y techos.

Catálogo de perfiles y acabados en PDF

Composición

Capa superficial: roble encastrado de 20 mm
Alma: roble encastrado de 20 mm
.
Aislante: Steico Therm SD (otros bajo pedido)
.
Roble con lama continua
Calidad A/B, lama continua, lijado K100
Formato máx. (mm) 625 x 2500

.
Roble con lama no continua
Calidad A/B, lama encajada, lijado K100
Formato máximo (mm) 625 x 3000

.

Perfiles

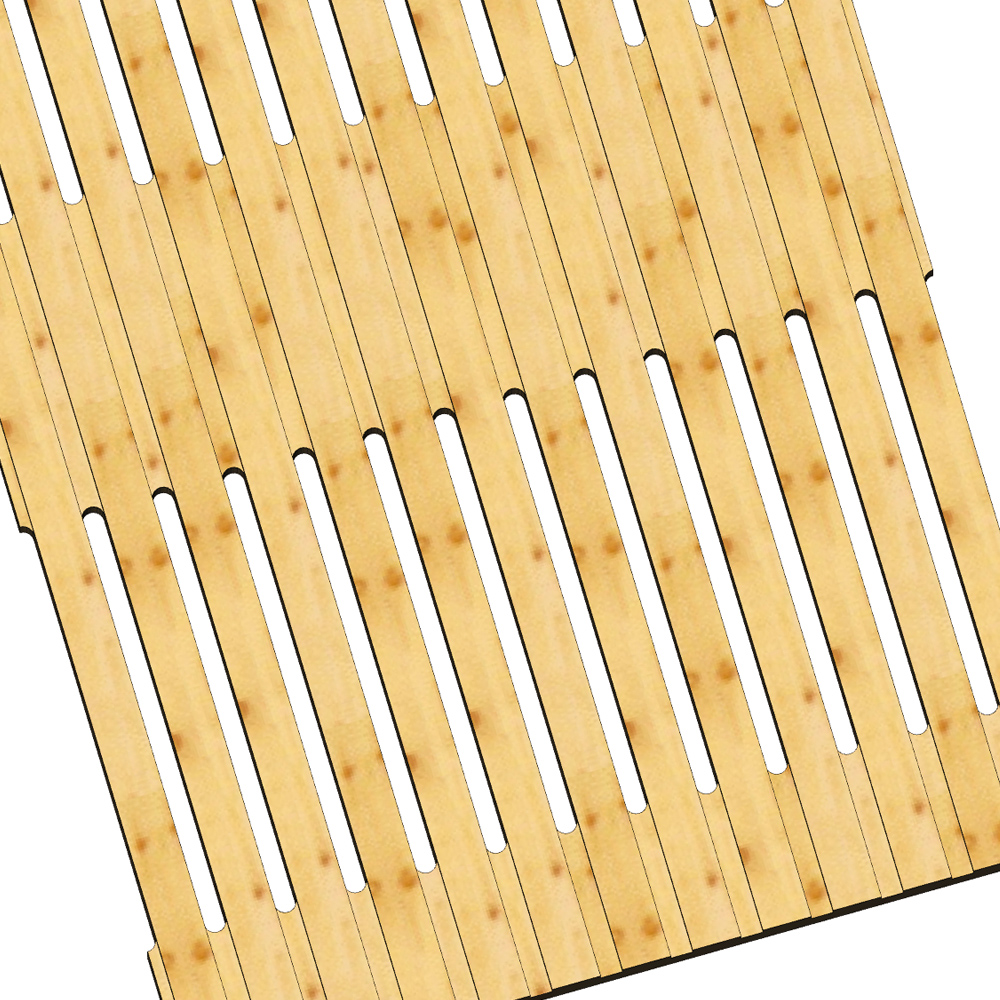

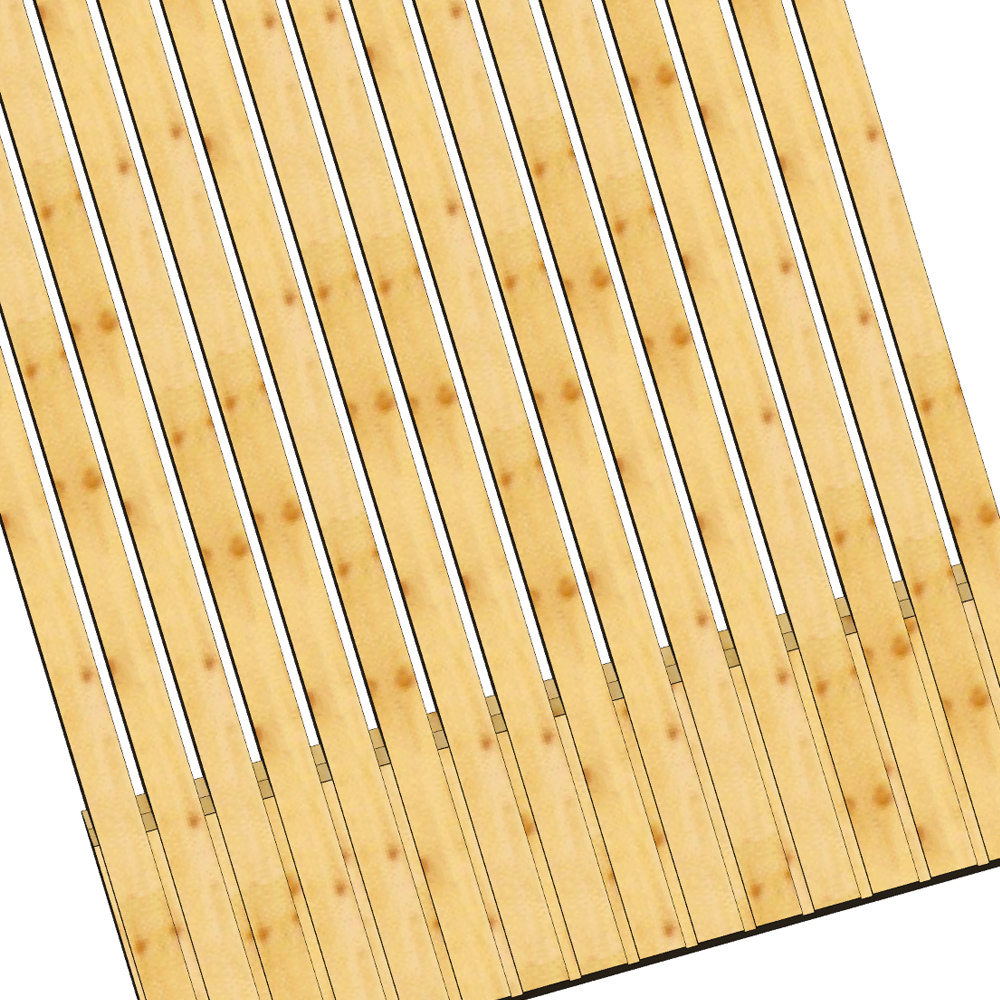

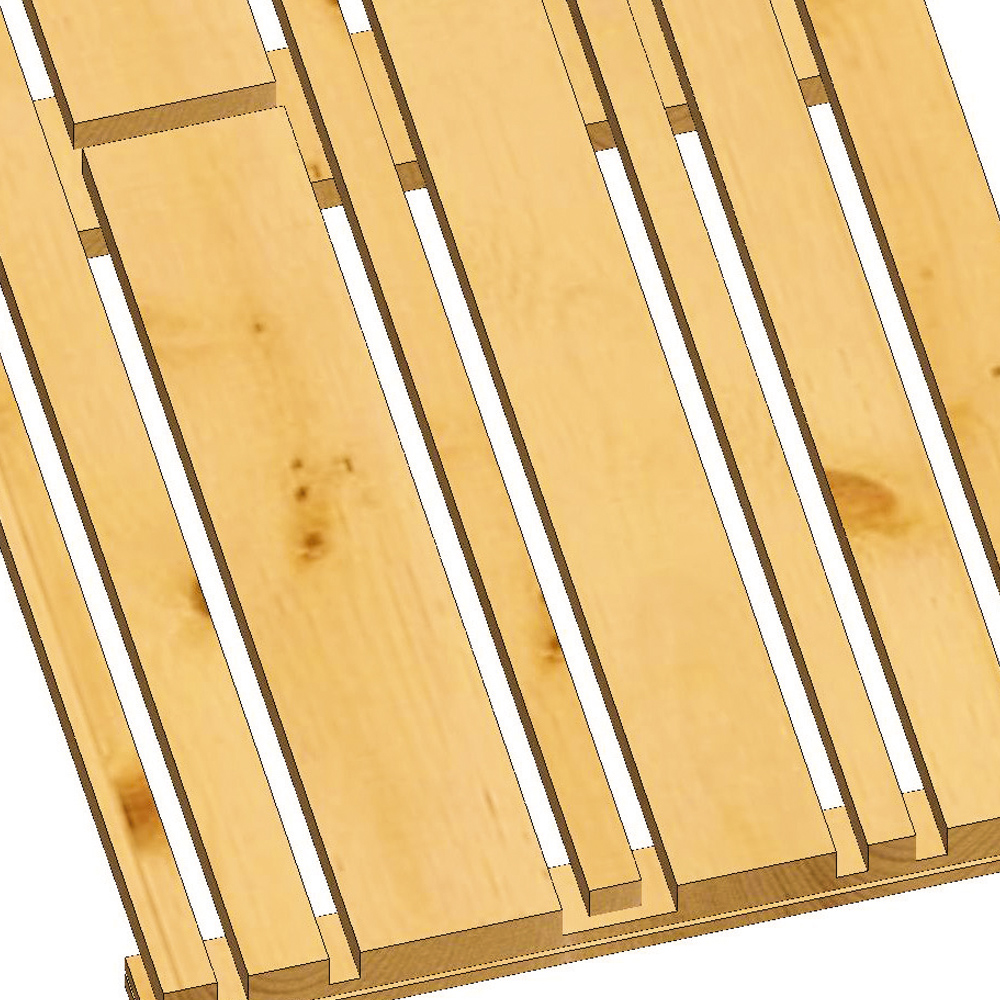

Marilyne (25/8, S2, S3), Suzanna, Giulia, Domino
.

.
Catálogo de perfiles y acabados en PDF

Ofrecemos diferentes opciones de acabados según el proveedor, en las versiones ESTÁNDAR o BAJO PEDIDO. Los acabados superficiales solo están disponibles para madera de ABETO y ABETO ROJO.

.

Tipo de acabado

Barniz Barniz diluible en agua, resistente a los rayos UV

.

ADLER Lignovit Interior UV 100
ESTÁNDAR: Capa de imprimación 1/0
A PETICIÓN: Capa de acabado 2/0
.
SHERWIN Williams Lacroma Clear 10
ESTÁNDAR: Capa final 2/0
BAJO PEDIDO: Capa base 1/0
.
Otras opciones de acabados están disponibles únicamente bajo pedido individual.
Para más información sobre los acabados, consulte la ficha técnica.

.

Tonos

OFRECEMOS DE FORMA ESTÁNDAR 3 tonos básicos. Las imágenes en color son meramente orientativas y pueden diferir del original. Los tonos exactos de los barnices y otras variantes de color están disponibles bajo pedido.
.
Natural

ADLER (Natur), SHERWIN (Natur)

Blanco con un menor contenido de pigmento

ADLER (Zugspitz), SHERWIN (Venus)

Blanco con mayor proporción de pigmento

ADLER (Mont blanc), SHERWIN (Polaris)

Ventajas

Niveles muy bajos de COV (compuestos orgánicos volátiles)
Conservación del aspecto natural de la madera
Protección contra los rayos UV

Uso

Solo para uso en interiores.

.

Catálogo de perfiles y acabados en PDF

Aviso: Los paneles acústicos con acabado se suministran a partir de 300 m²

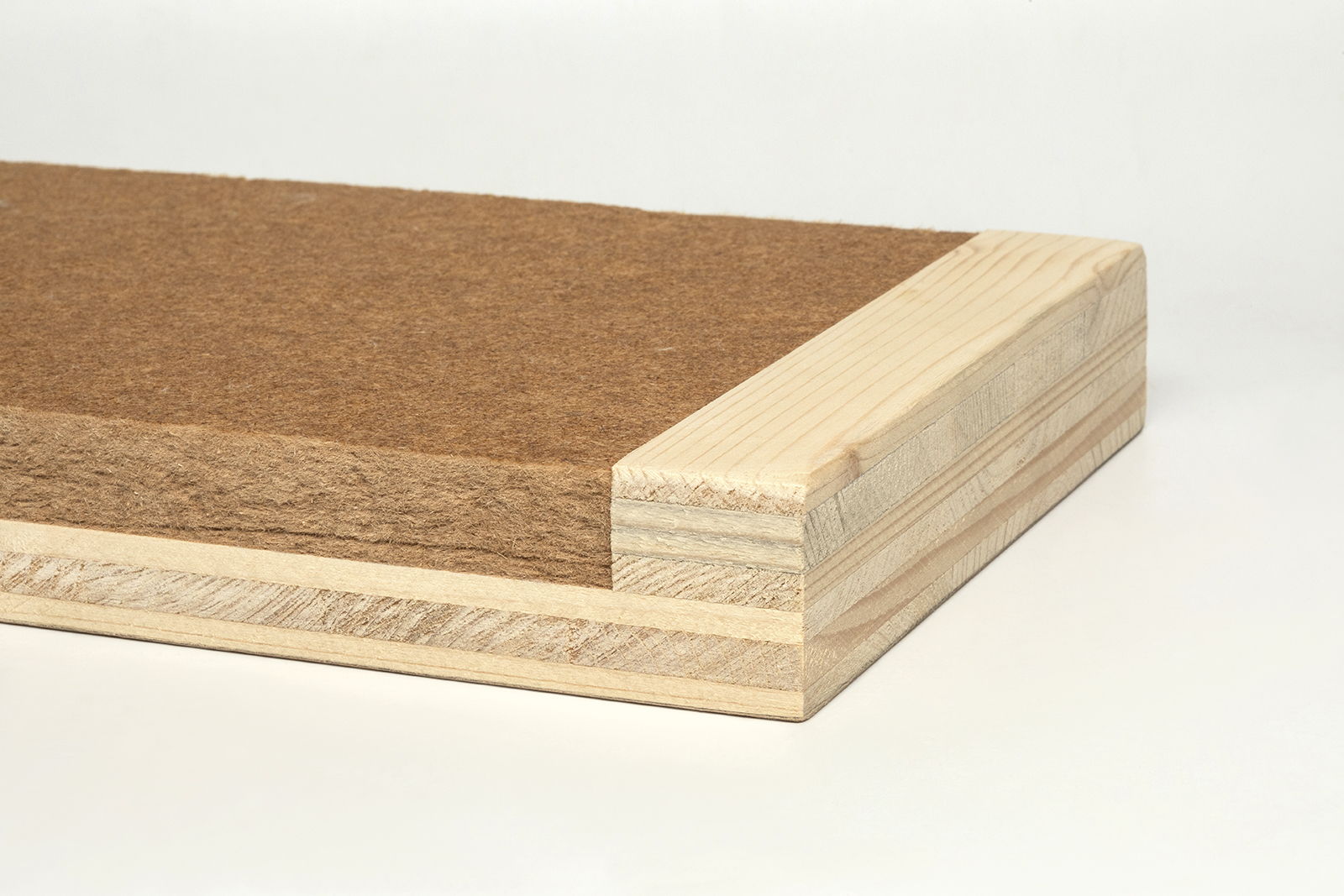

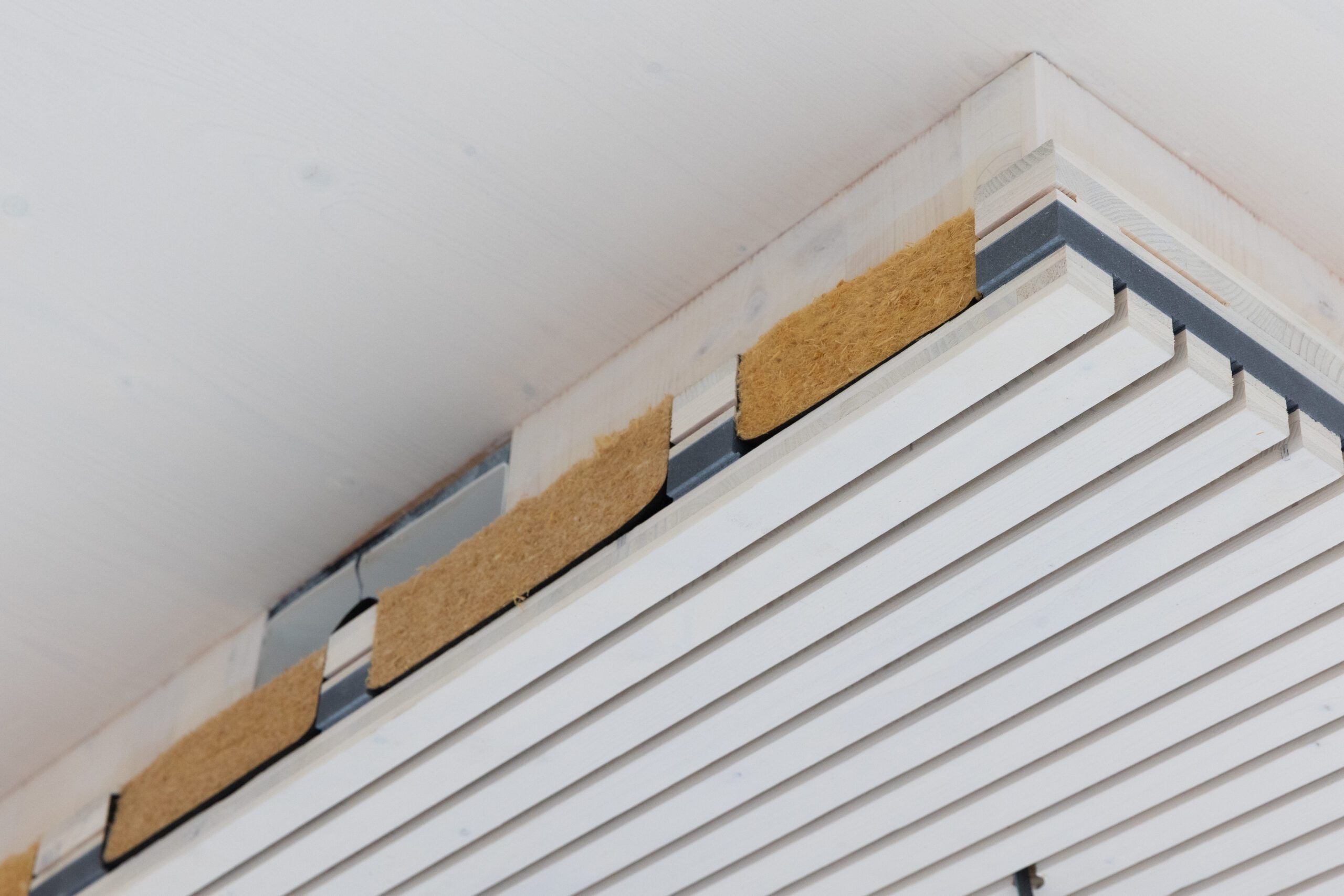

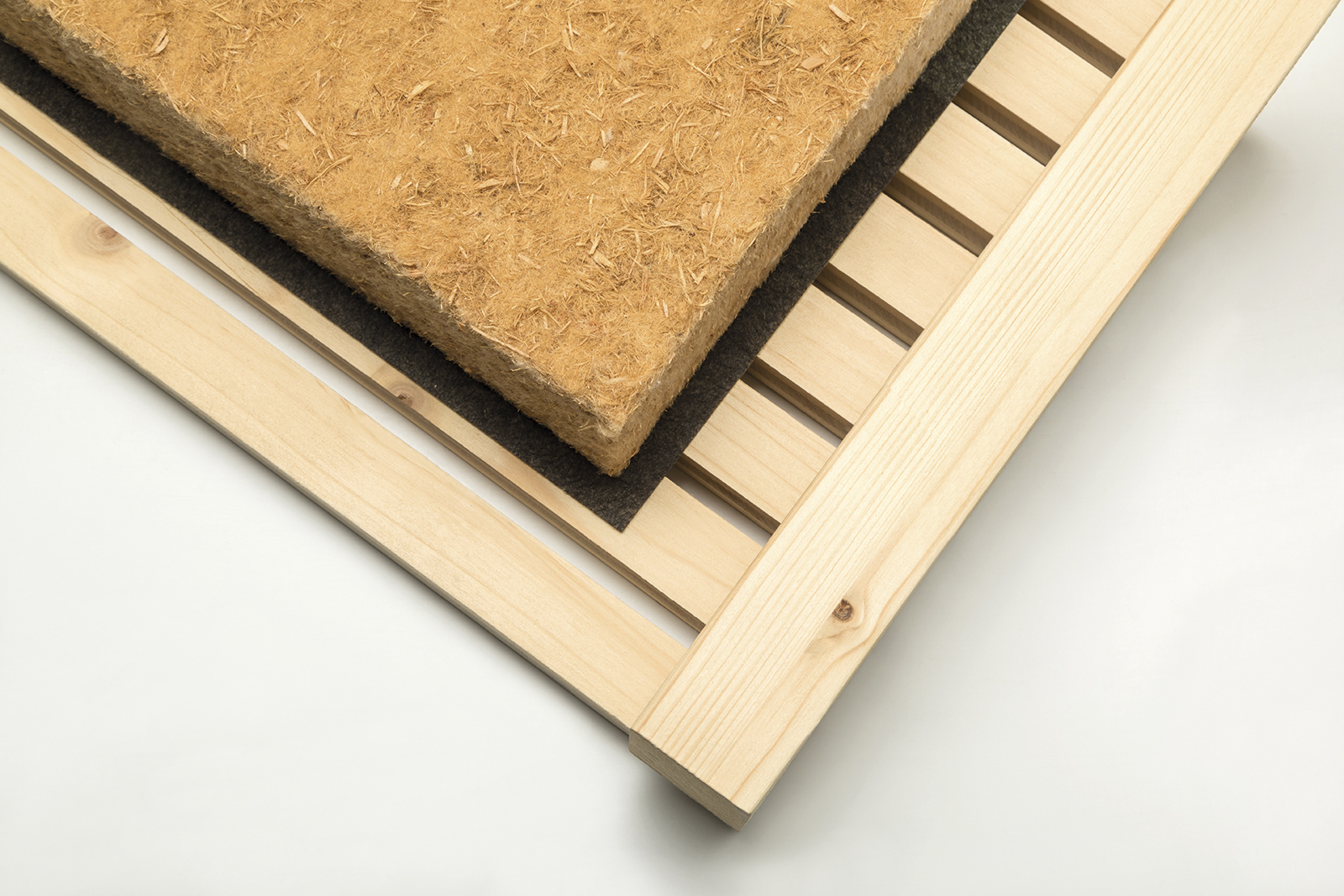

Los paneles acústicos se completan en fábrica con absorbedores y listones según los requisitos del proyecto. La combinación de listones y absorbedores influye en el aspecto final de la cara visible.

.

Absorbentes

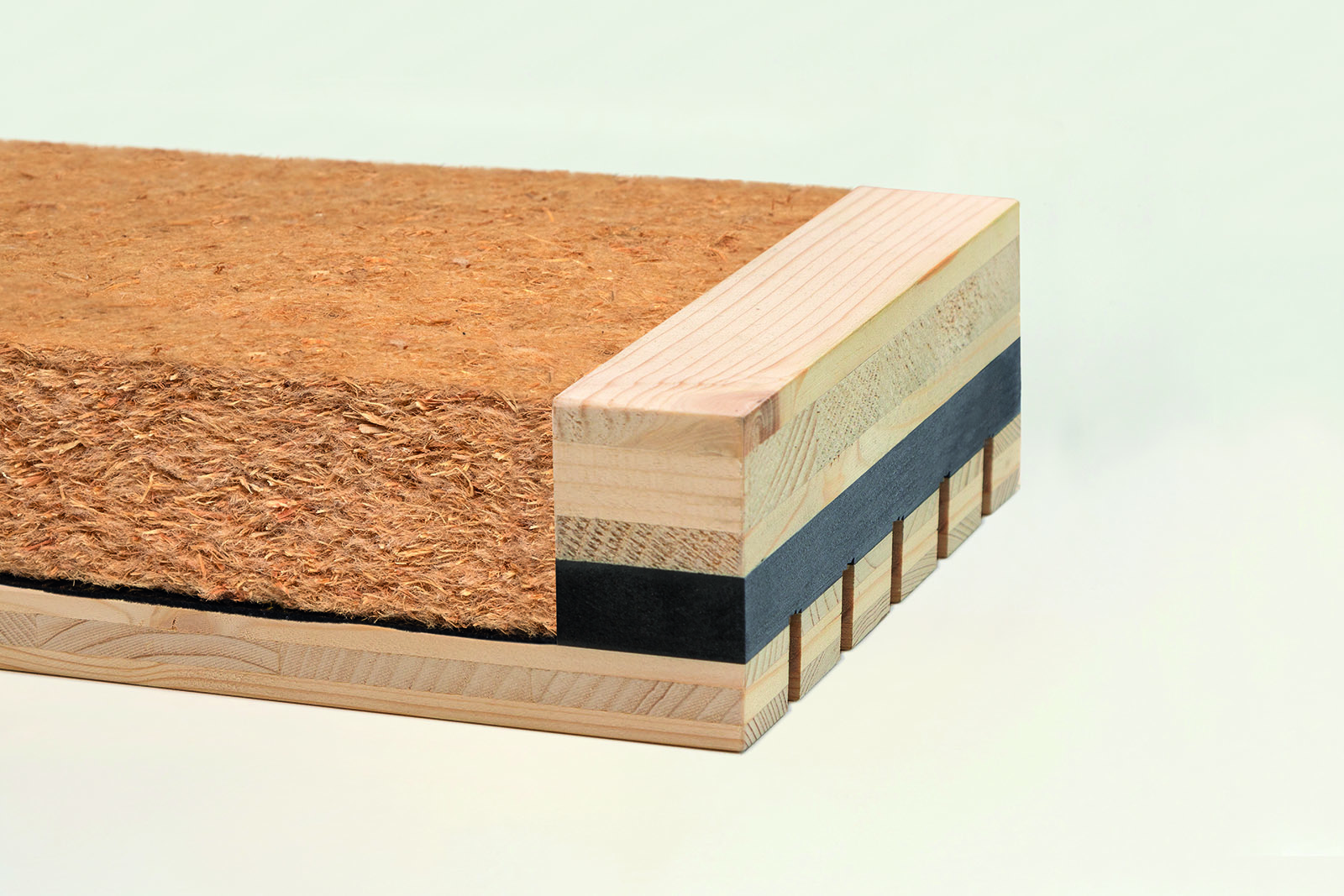

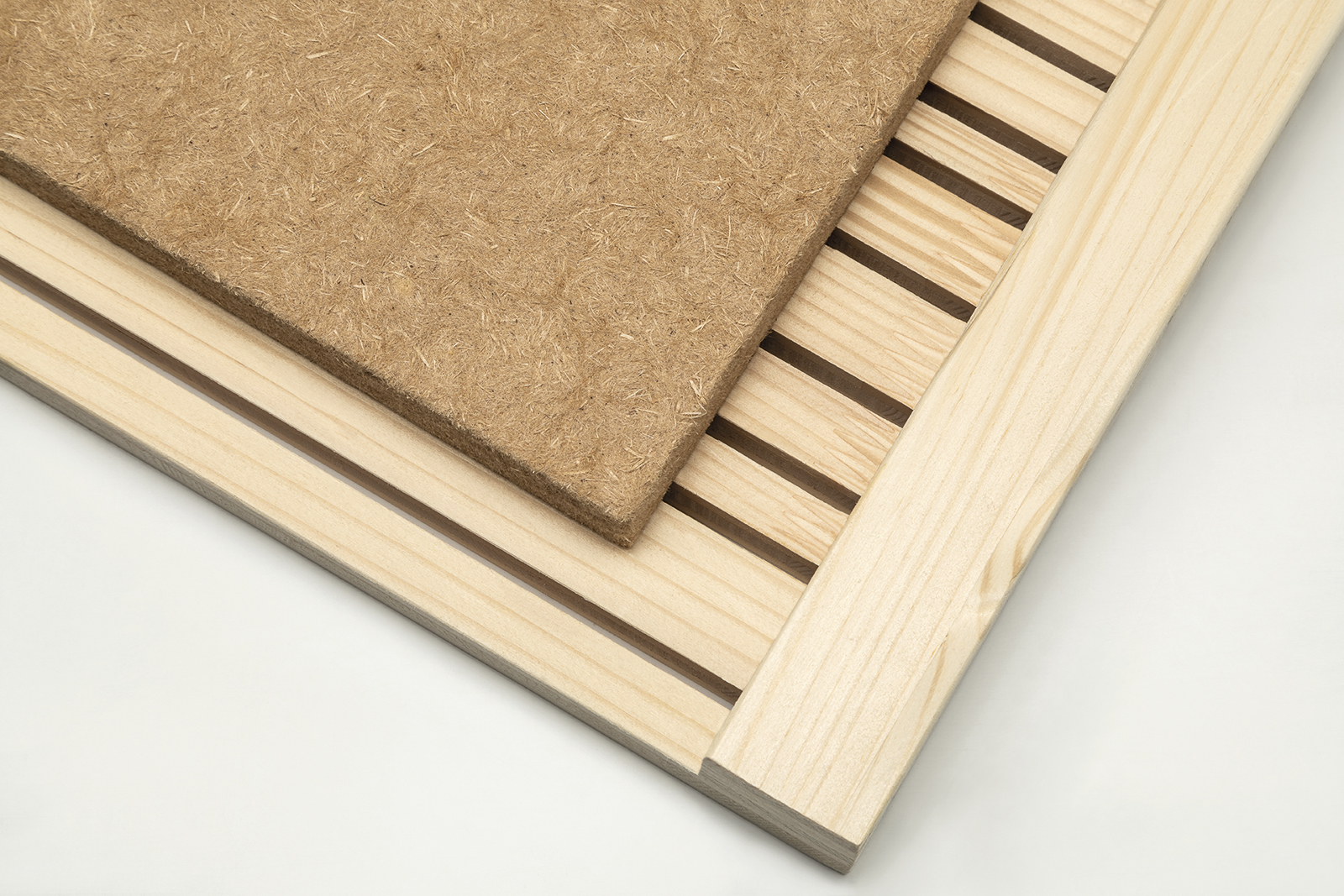

Steico Tehrm SD (aislamiento de fibra de madera)

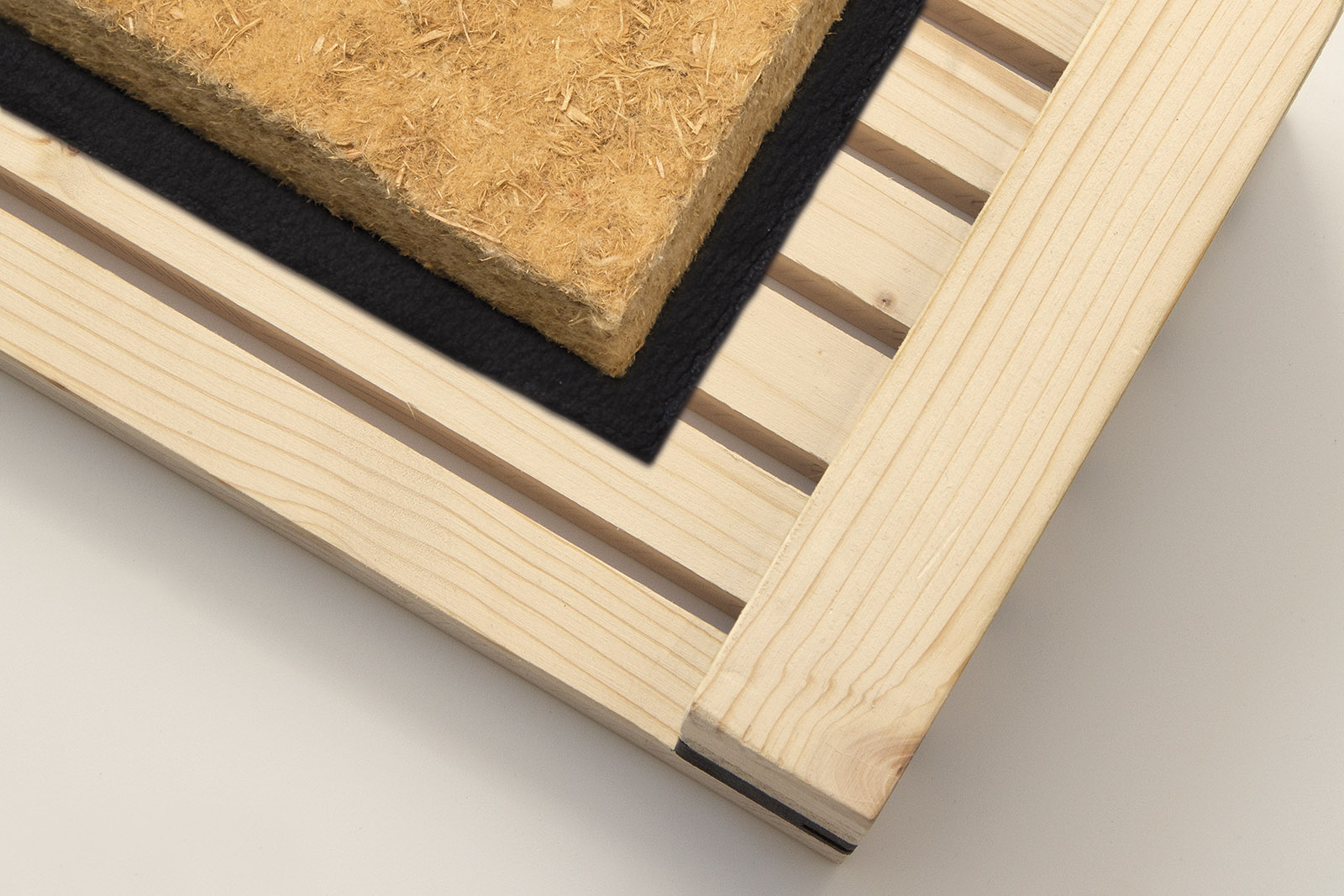

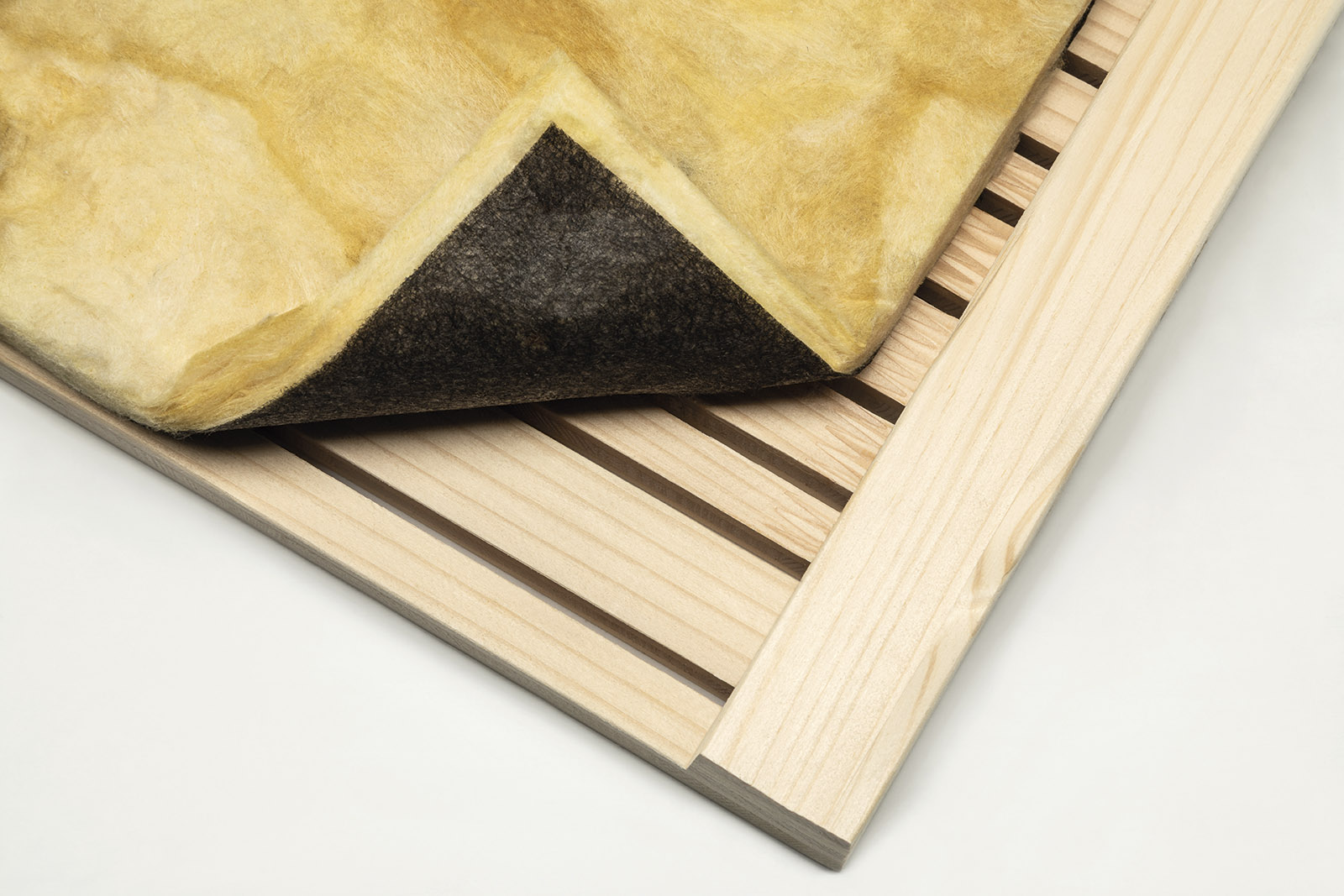

Fibertex + Steico Flex (tejido no tejido + aislamiento de fibra de madera)

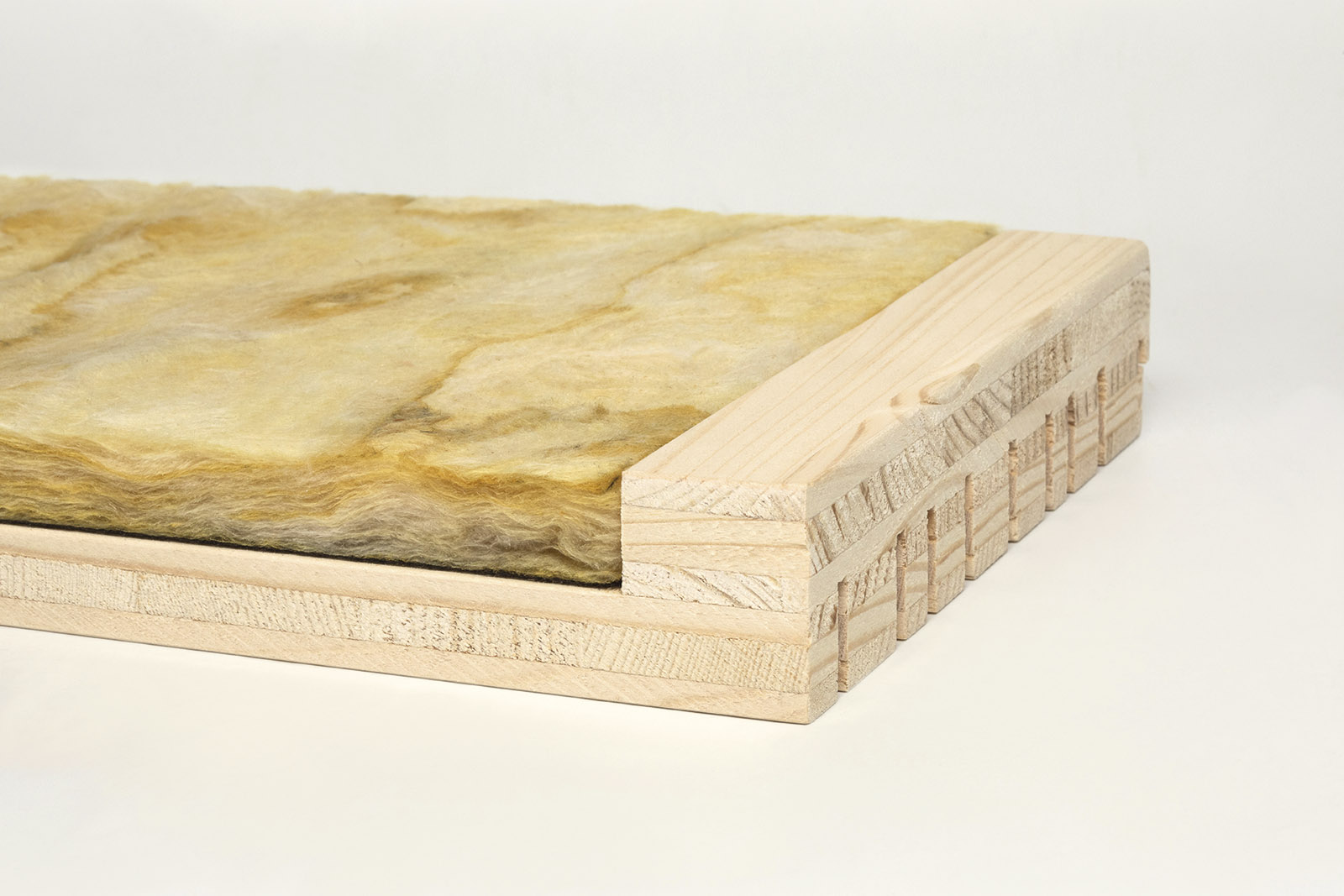

URSA AKP 2/v (lana mineral)

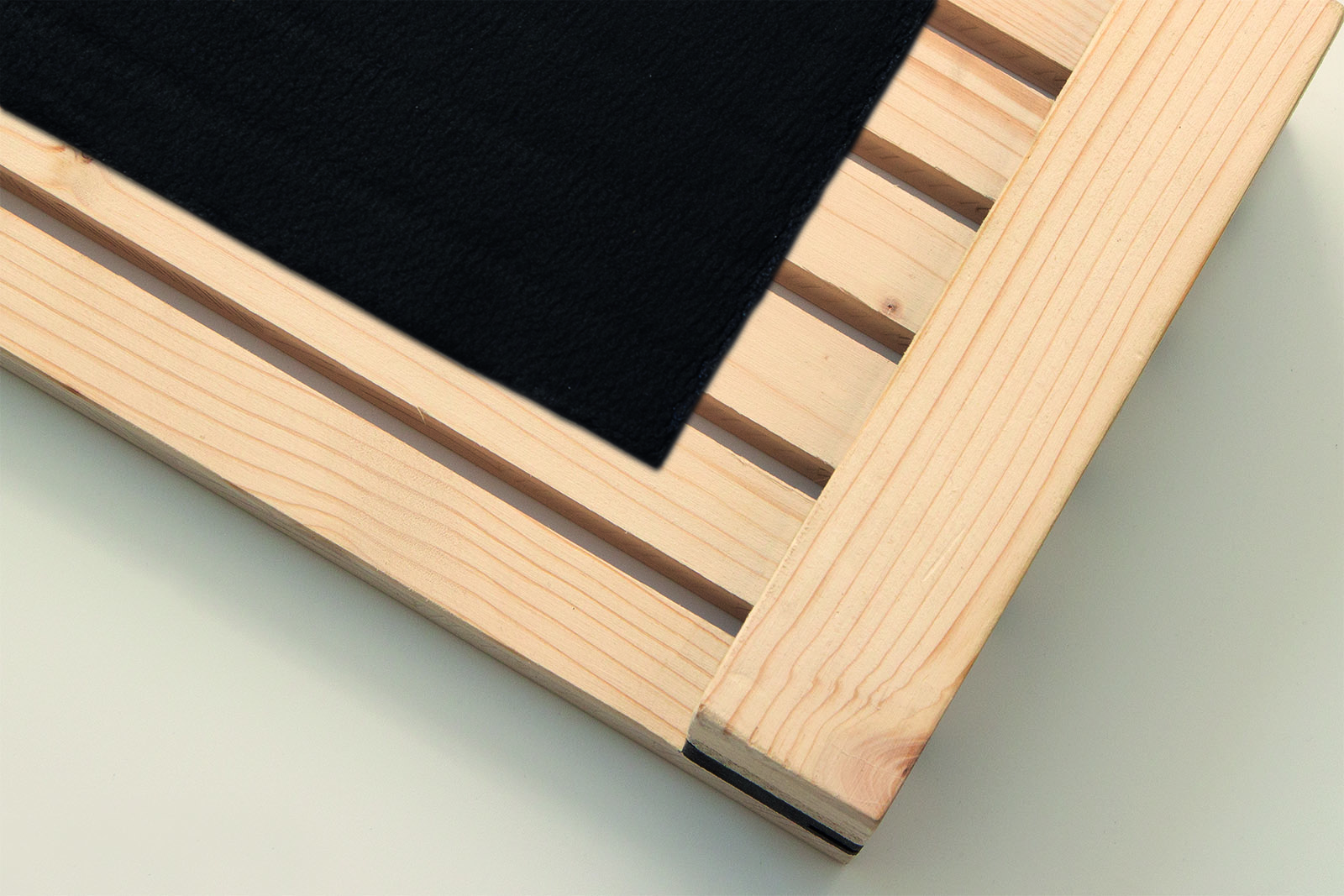

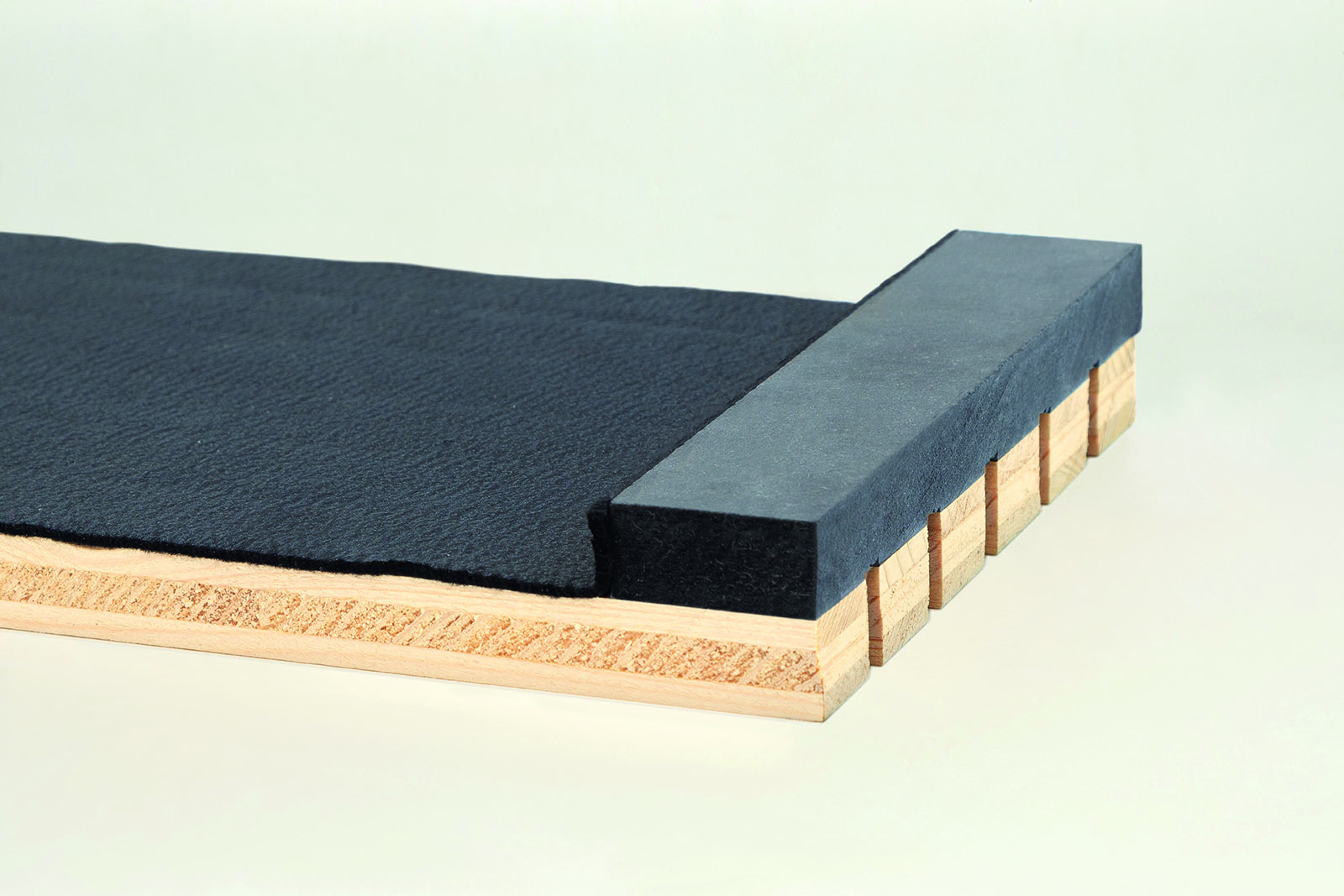

Fibertex (tejido no tejido)
Eurocoustic Tonga (Casetes de lana mineral en colores)

.

Lamas

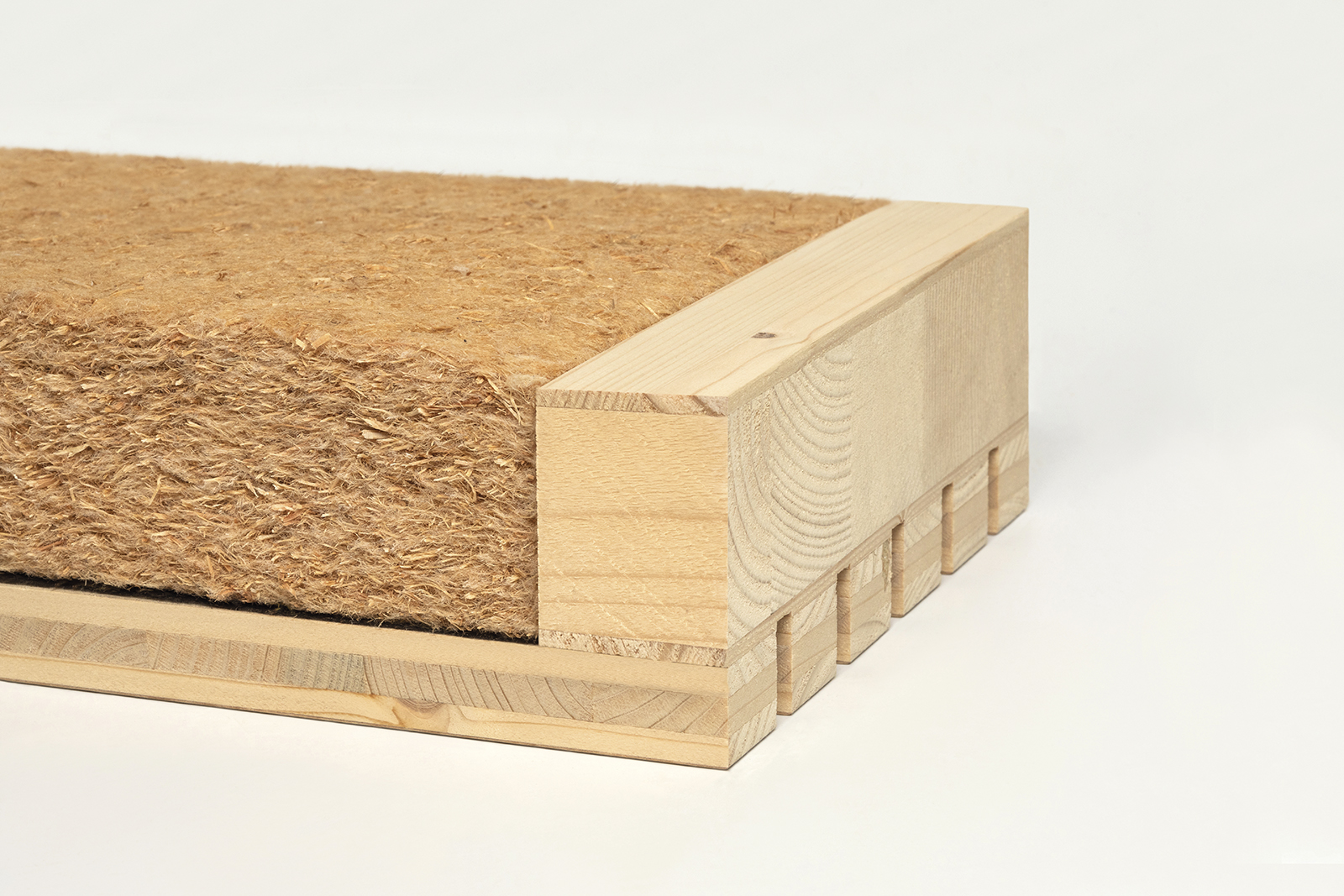

De serie: SWP – Panel de abeto de 3 capas

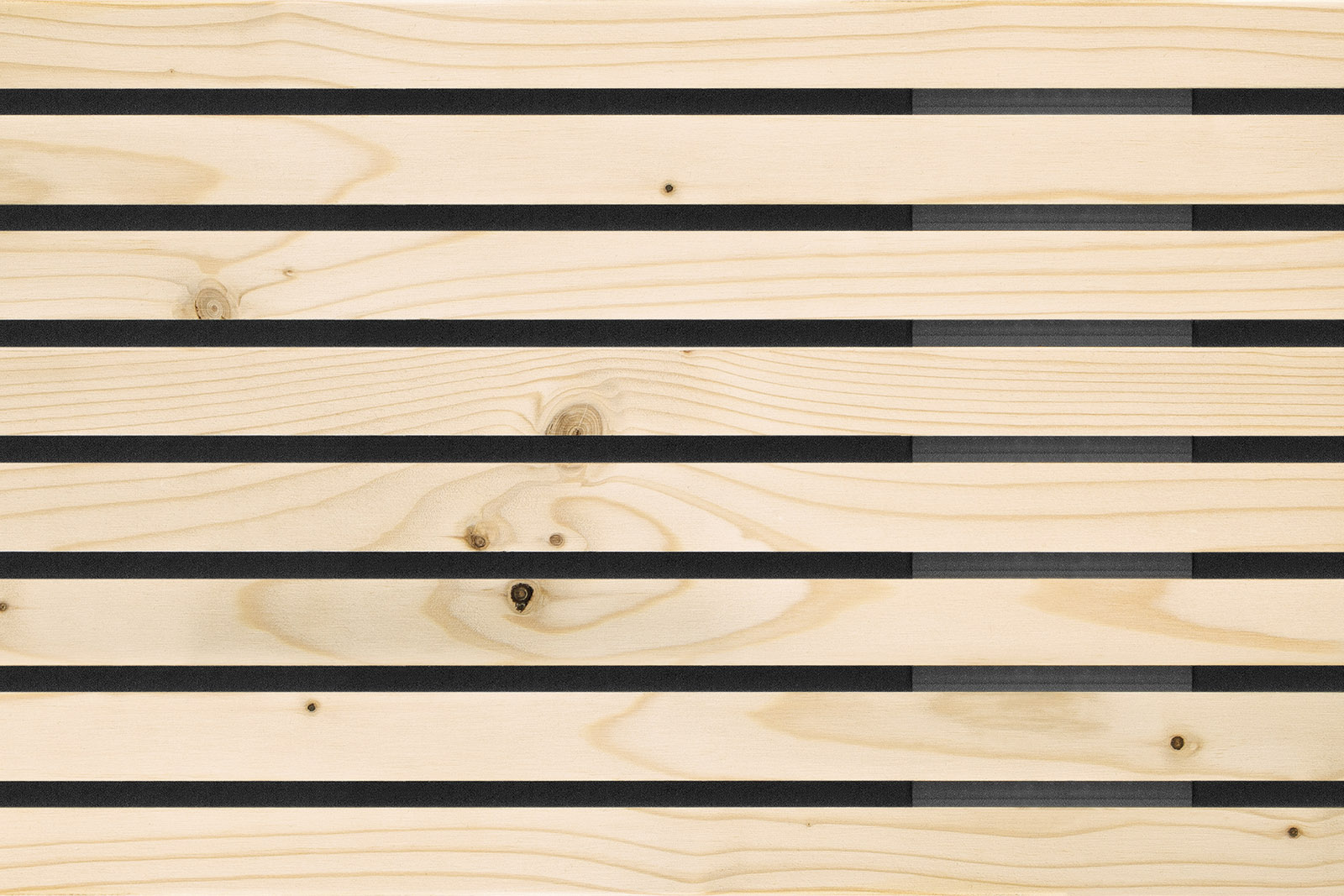

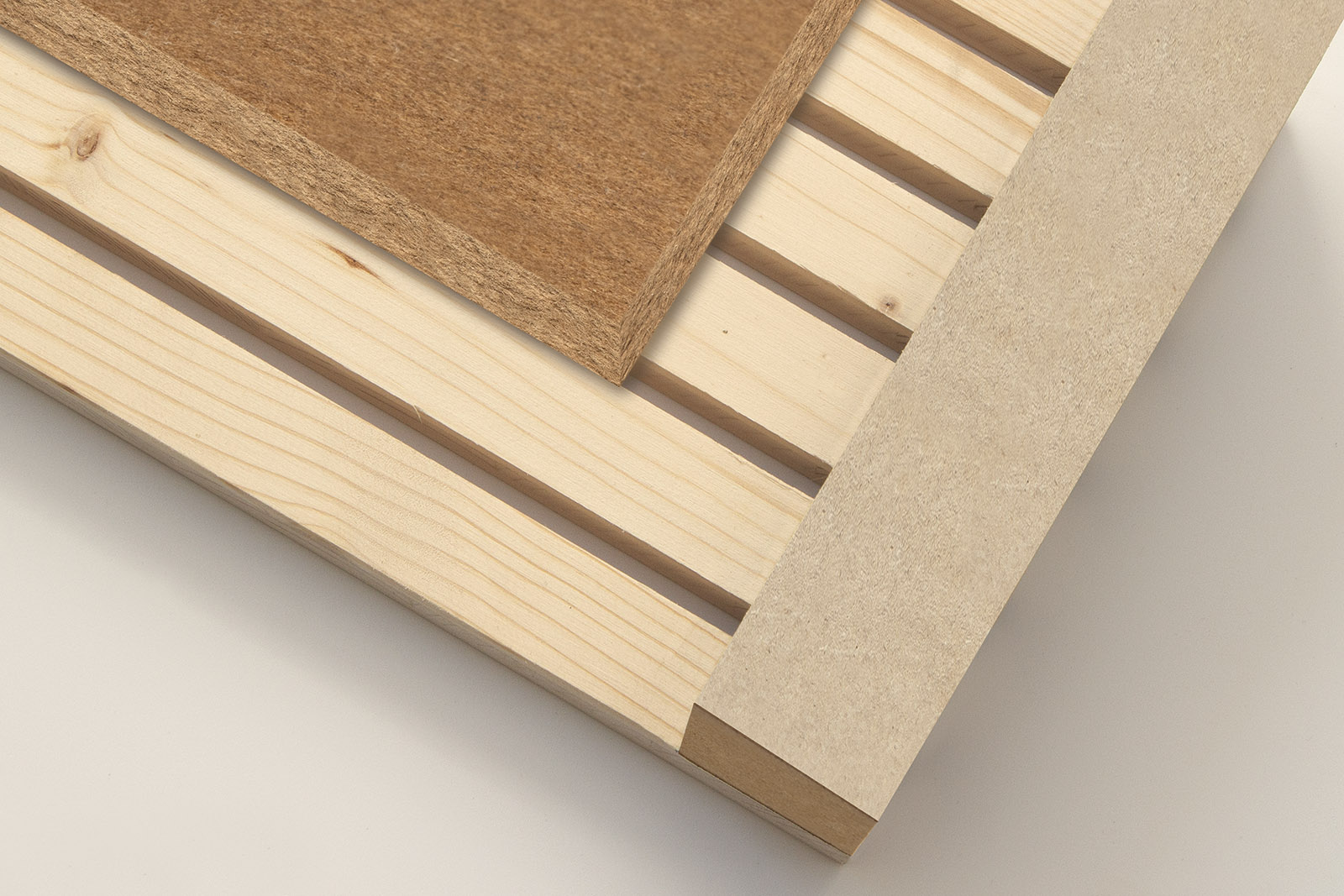

MDF negro

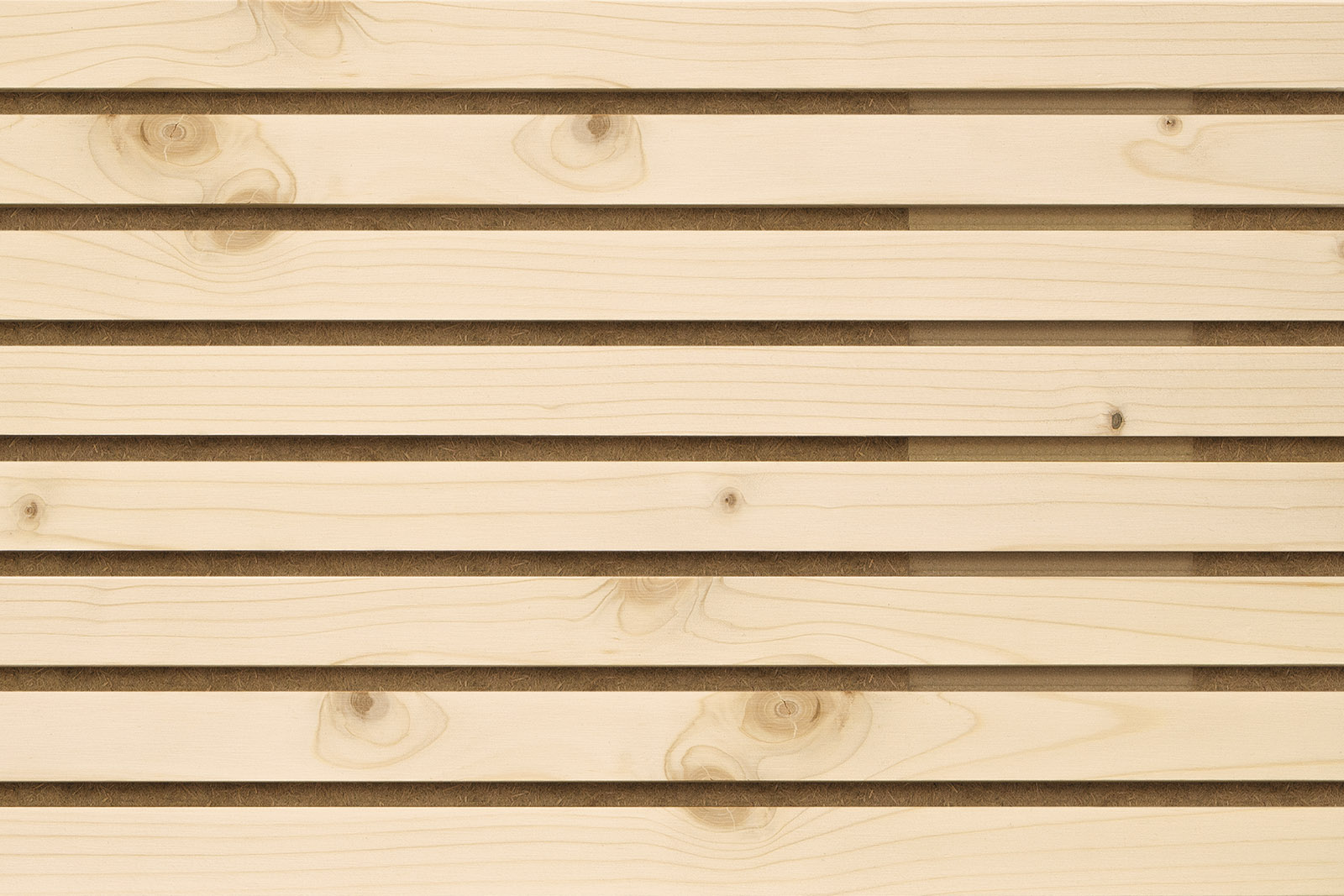

MDF marrón
SWP + MDF

.

Catálogo de perfiles, absorbedores y lamas en PDF

Abeto

Anchos estándar (mm): 625, 1250, 2500
Longitudes estándar (mm): 2500, 3000, 5000

.

Pino

Anchos estándar (mm): 625, 1250, 2500
Longitudes estándar (mm): 2500, 3000, 5000

.

Chapas

Formato máx. (mm): 625 x 3000

.

ALTHOLZ

Formato máx. (mm): 625 x 3000

.

Roble macizo (lámina)

Roble con lama continua: Formato máx. (mm) 625 x 2500
Roble con lama discontinua: Formato máx. (mm) 625 x 3000

.

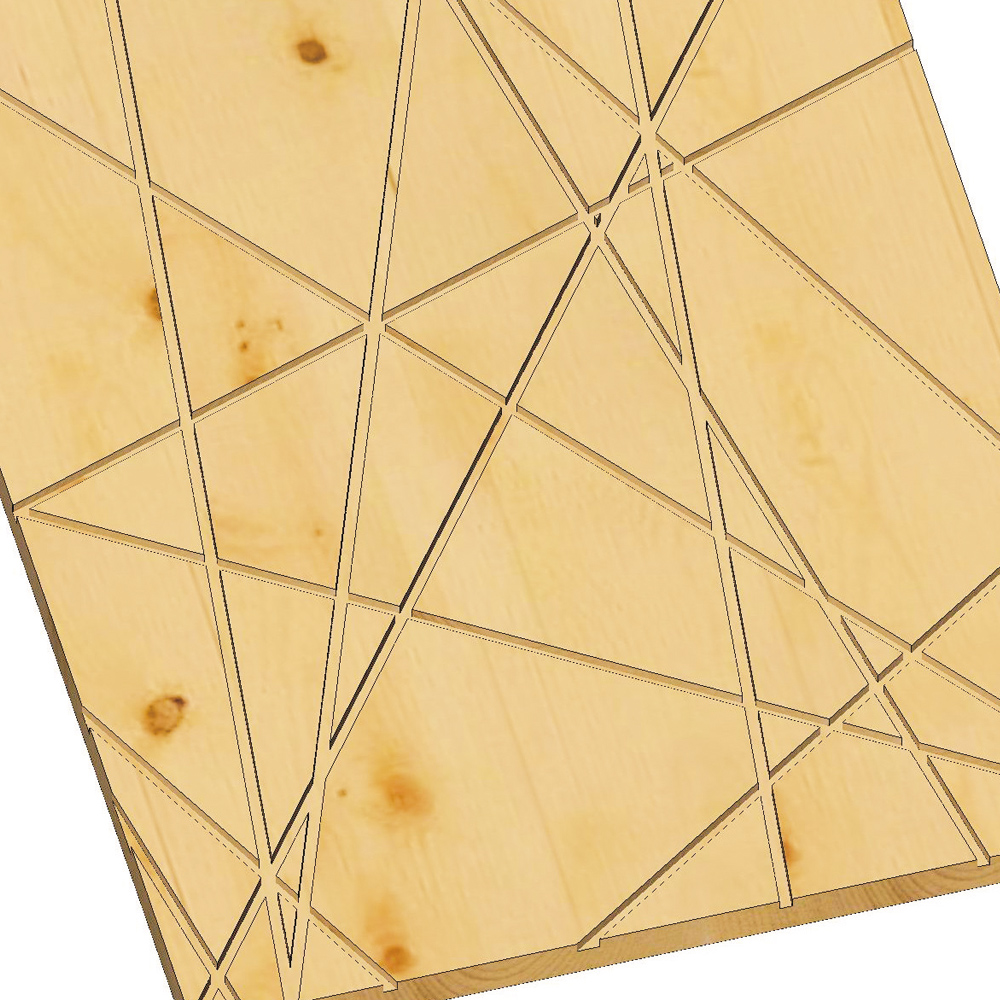

Panel de diseño Mikado

Formato máximo (mm): 625 x 2500

.

Formato máximo del panel acústico
2500 x 5000 mm (dependiendo del perfil). En todos los formatos es necesario tener en cuenta la forma y el diseño del perfil a la hora de realizar las uniones.

Más información en la documentación técnica

La opinión del experto:

.
«El objetivo principal de los paneles acústicos NOVATOP es mejorar la acústica de los espacios interiores, es decir, mejorar la inteligibilidad del habla y la calidad de la música, minimizar los ecos no deseados, reducir el nivel de ruido general y, de este modo, crear un ambiente más agradable. La principal ventaja de nuestros paneles es que están fabricados con madera maciza natural: hay variantes de abeto, pino, con chapa natural en numerosos acabados e incluso de madera antigua original. Son adecuados para revestir paredes y techos en el hogar, en oficinas y en espacios públicos. Se pueden utilizar en edificios de nueva construcción, en reformas, pero también en interiores ya terminados, ya que la instalación se realiza de forma limpia». Ing. Radek Oslizlo, director técnico
.

¿Qué es la acústica de salas?

.
La acústica de salas se ocupa de la propagación del sonido en un espacio cerrado. Estudia su distribución, dirección, dispersión y, sobre todo, el tiempo de reverberación. En ella influyen los elementos que componen la sala —su cantidad y configuración—, los materiales utilizados y su estructura, pero también el número de superficies lisas y duras. Es importante combinar correctamente los elementos reflectantes y absorbentes del sonido. Un parámetro cuantitativo es el tiempo de reverberación en la sala, que, en términos sencillos, expresa cuánto tiempo se oye el «eco» de un sonido determinado en la sala. Cuanto más largo es el tiempo de reverberación, más tiempo se oye el eco. En el caso de los materiales, se trata del coeficiente ponderado de absorción acústica, es decir, lo bien o mal que un material determinado absorbe el sonido. La elección de una solución acústica adecuada debe estar bien pensada y adaptada a las necesidades concretas del espacio en cuestión. La acústica se puede medir y predecir ya en la fase de proyecto para lograr así un resultado óptimo; existen programas informáticos muy sofisticados para ello; también puede probar nuestro simulador acústico RaumEcho-App.
.

Comparación del eco acústico antes y después de la instalación de los paneles acústicos NOVATOP ↓↓↓

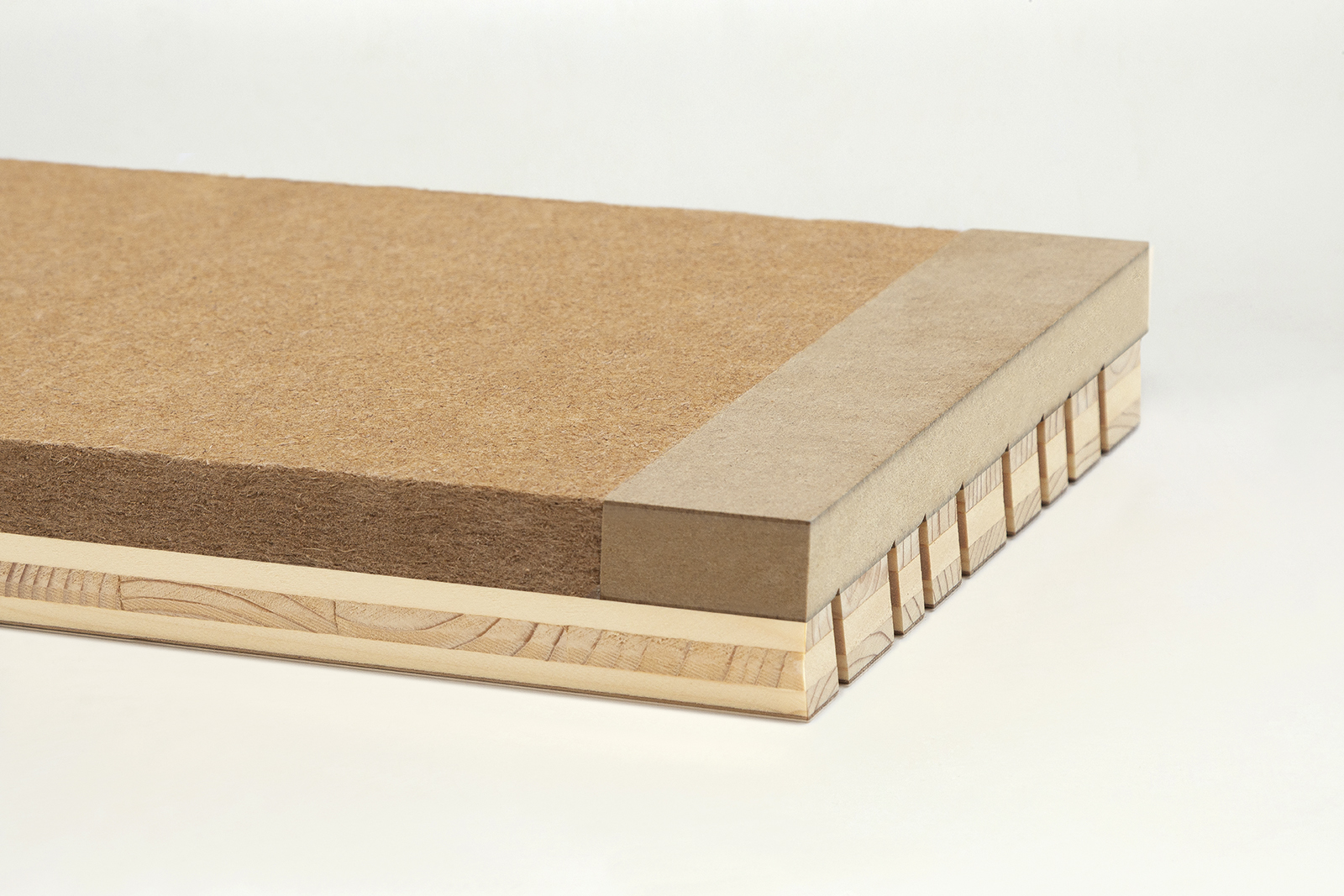

Fabricamos los paneles acústicos a partir de tableros macizos de tres capas (SWP), a los que les damos diferentes perfiles mediante fresado o taladrado con máquinas CNC. La forma y la proporción de superficie perforada varían según cada perfil. Completamos los paneles con absorbedores y tirantes según los requisitos del proyecto. Los paneles salen de fábrica listos para su montaje.
.

¿Cómo se fabrican los paneles acústicos?↓↓↓

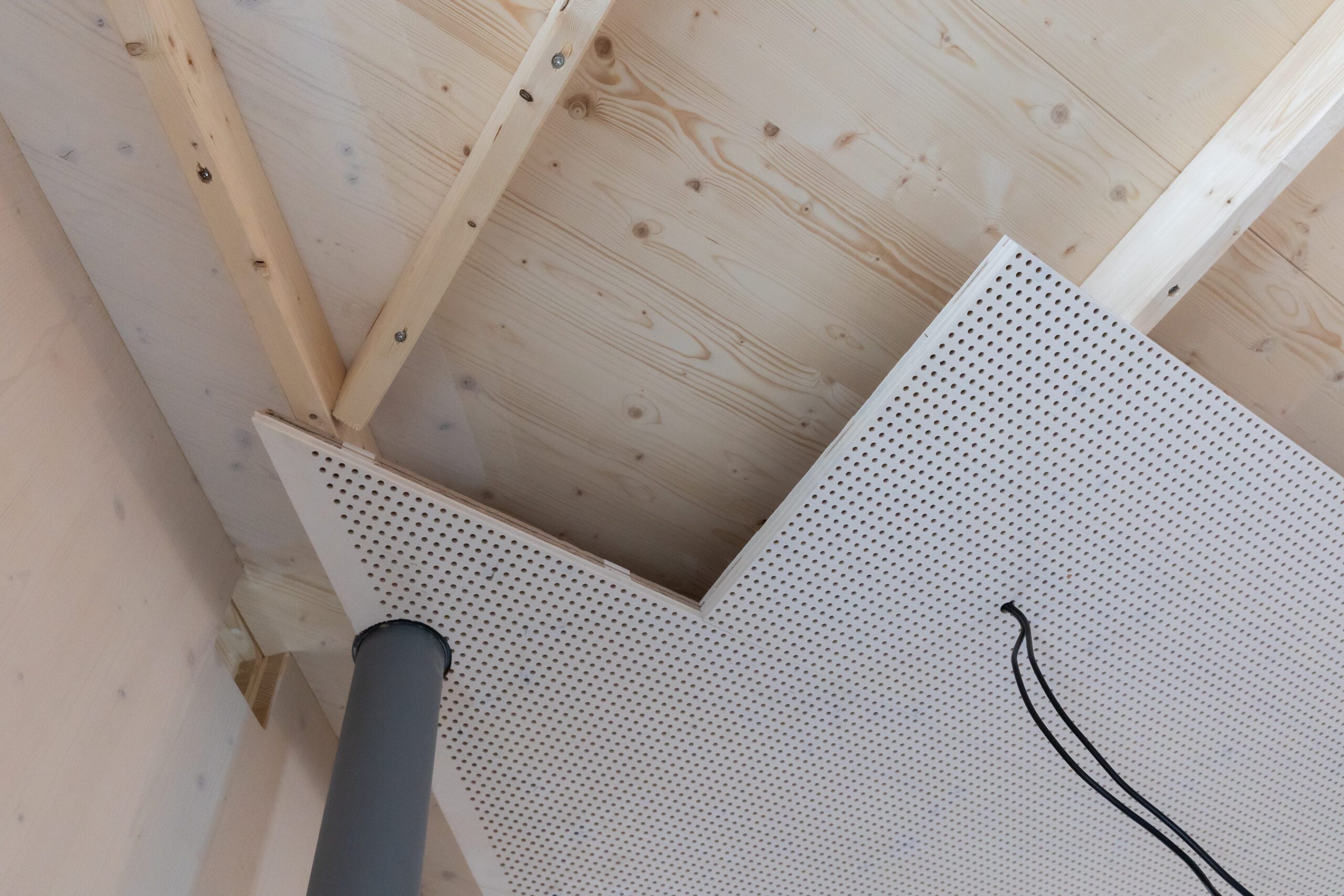

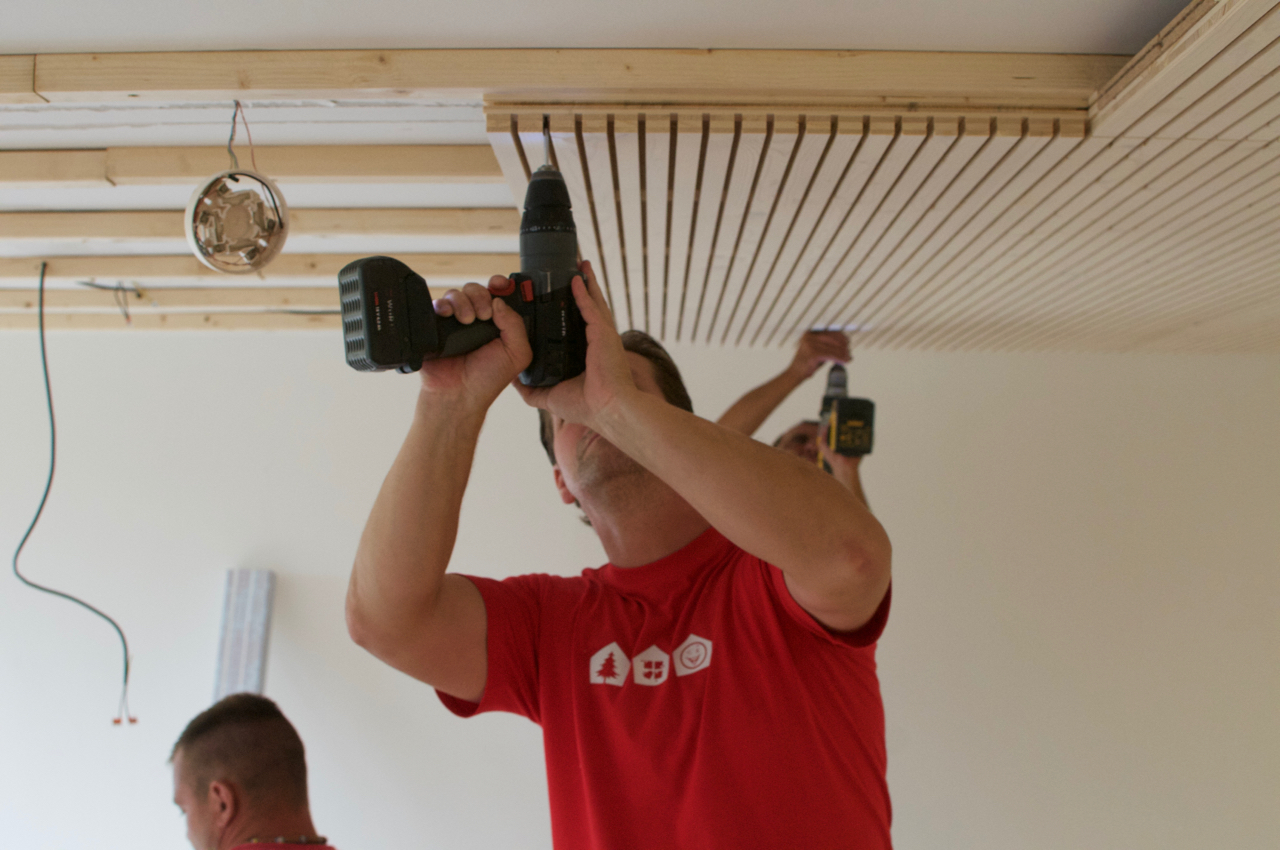

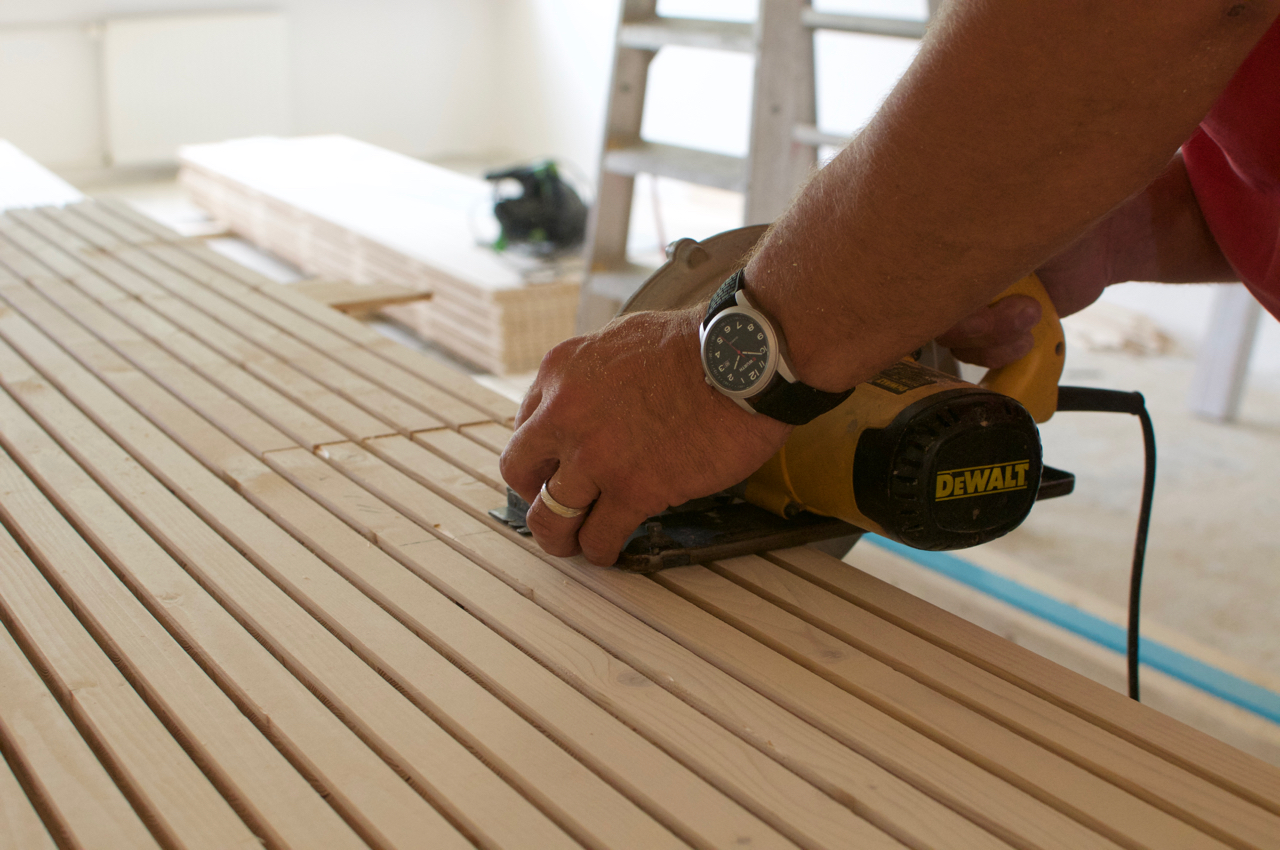

La instalación de los paneles acústicos NOVATOP es sencilla, rápida y limpia; además, puede realizarse sin interrumpir el funcionamiento del local.

.

Manual técnico de instalación disponible para descargar en PDF.

.

Vídeo tutorial de instalación↓↓↓
